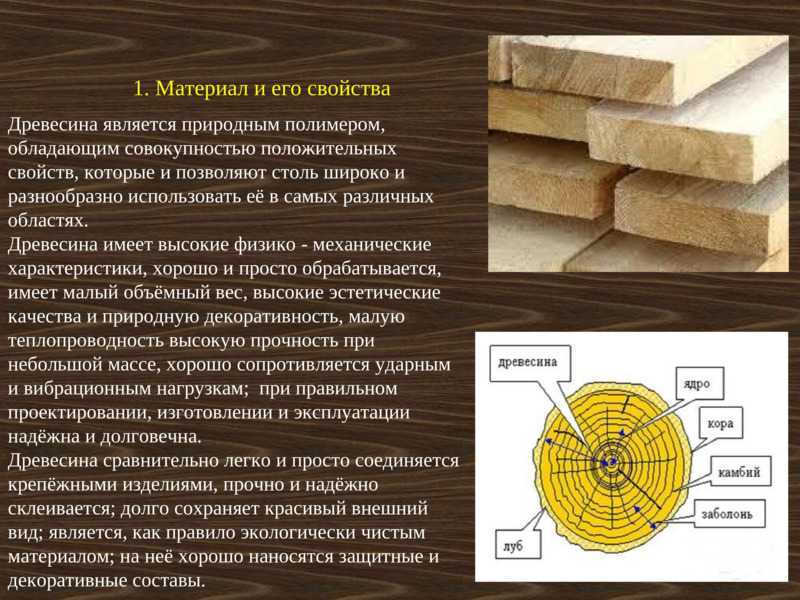

Материаловедение для столяров и плотниковосновы древесиноведения

Механические свойства древесины§ 10. Твердость, деформативность и ударная вязкость древесины

Твердость. Твердостью называется способность древесины сопротивляться проникновению в нее твердых тел.

Твердость торцовой поверхности выше тангентальной и радиальной на 30% у лиственных пород и на 40% — у хвойных. На величину твердости оказывает влияние влажность древесины. При изменении влажности древесины на 1% торцовая твердость изменяется на 3%, а тангентальная и радиальная — на 2%.

По степени твердости все древесные породы при 12%-ной влажности можно разделить на три группы:

— мягкие (торцовая твердость 385 кгс/см2 и менее) — сосна, ель, кедр, пихта, тополь, липа, осина, ольха;

— твердые (торцовая твердость от 386 до 825 кгс/см2) — лиственница сибирская, береза, бук, вяз, ильм, карагач, клен, яблоня, ясень;

— очень твердые (торцовая твердость более 825 кгс/см2)— акация белая, береза железная, граб, кизил, самшит.

Ударный способ определения твердости заключается в том, что на древесину с высоты 0,5 м падает стальной шарик; ударяясь о поверхность древесины, он оставляет отпечаток. Величину твердости в кгс • м/см2 получают путем деления работы (кгс • м), затраченной на удар, на площадь отпечатка (см2).

Твердость древесины имеет существенное значение при обработке ее режущими инструментами: фрезеровании, пилении, лущении, а также в тех случаях, когда она подвергается истиранию при устройстве полов, лестниц, перил.

Деформативность. Деформативностъю называют способность древесины изменять свои размеры и форму при воздействии усилий. Показателями деформативности служат модули упругости, коэффициенты поперечной деформации, модули сдвига древесины. В условиях непродолжительного воздействия нагрузок древесина ведет себя как упругое тело. Способность древесины деформироваться характеризует ее жесткость.

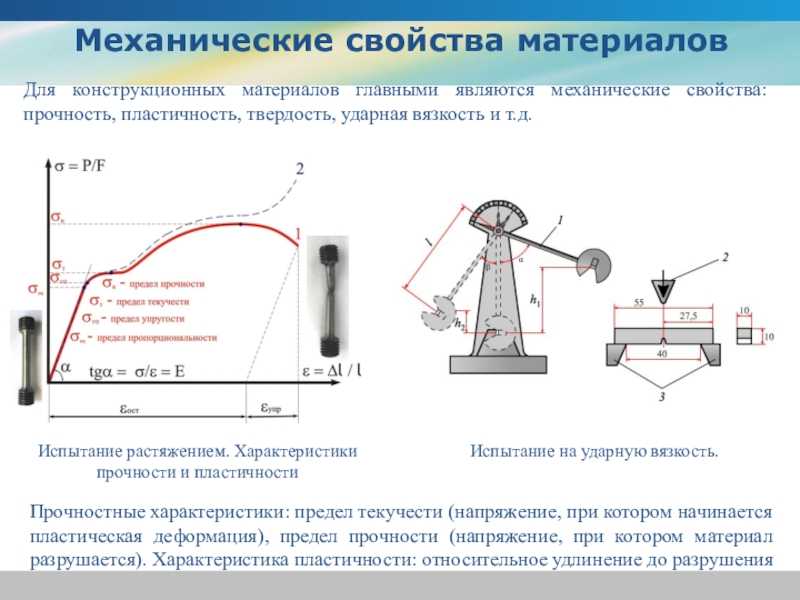

При определении модуля упругости необходимо измерять напряжение и деформацию (удлинение и укорочение).

Величины модулей упругости при сжатии, растяжении вдоль волокон, а также при изгибе с нагружением в двух точках практически не различаются. Для древесины разных пород модуль упругости колеблется в пределах — 100—150 тыс. кгс/см2. Модуль упругости при растяжении и сжатии поперек волокон значительно меньше модулей при сжатии и растяжении вдоль волокон: для лиственных пород в 20 раз, а для хвойных — в 25 раз.

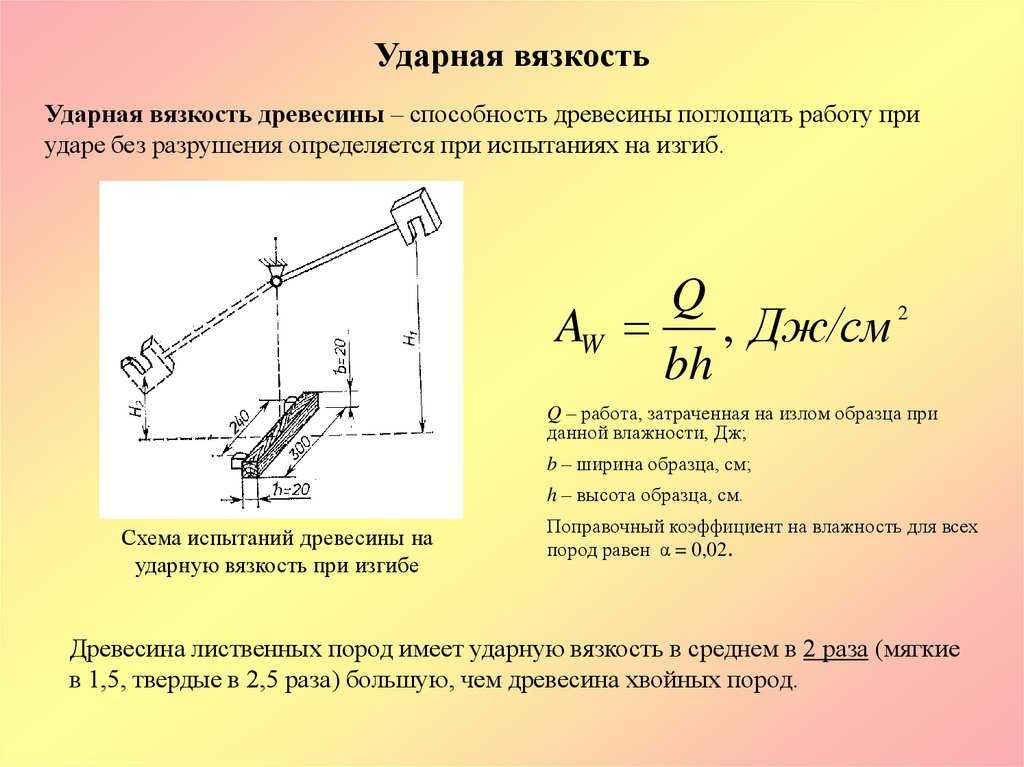

Ударная вязкость. Ударная вязкость, характеризующая способность древесины поглощать работу при ударе без разрушения, определяется при испытаниях на изгиб. Чем больше величина работы, потребной для излома образца древесины, тем выше его вязкость. Если древесина хрупкая, то для разрушения образца необходимо затратить меньшую величину работы.

Древесина лиственных пород в среднем имеет ударную вязкость в 2 раза (мягкие в 1,5 раза, твердые в 2,5 раза) большую, чем у хвойных пород.

Деформативность

  При кратковременных нагрузках в древесине возникают преимущественно упругие деформации, которые после нагрузки исчезают. До определённого предела зависимость между напряжениями и деформациями близка к линейной (закон Гука). Основным показателем деформативности служит коэффициент пропорциональности — модуль упругости.

  Модуль упругости вдоль волокон Е = 12-16 ГПа, что в 20 раз больше, чем поперёк волокон. Чем больше модуль упругости, тем более жесткая древесина.

  С увеличением содержания связанной воды и температуры древесины, жесткость её снижается. В нагруженной древесине при высыхании или охлаждении часть упругих деформаций преобразуется в «замороженные» остаточные деформации. Они исчезают при нагревании или увлажнении.

  Поскольку древесина состоит в основном из полимеров с длинными гибкими цепными молекулами, её деформативность зависит от продолжительности воздействия нагрузок. Механические свойства древесины, как и других полимеров, изучаются на базе общей науки реологии. Эта наука рассматривает общие законы деформирования материалов под воздействием нагрузки с учётом фактора времени.

Усушка, разбухание и коробление древесины

  Усушка — это уменьшение объёма древесины и линейных размеров при удалении из неё связанной влаги. Удаление свободной влаги не вызывает усушки. Она начинается только после полного удаления свободной влаги в момент начала удаления влаги связанной. Чем больше клеточных стенок в единице объёма древесины, тем больше в ней связанной воды и выше усушка.Усушка древесины не одинакова в разных направлениях: в тангенциальном направлении в 1,5 — 2 раза больше чем в радиальном.

  В среднем линейная усушка древесины наиболее большинства пород в тангенциальном направлении составляет 8 — 10 %, в радиальном 3 — 7 %, а вдоль волокон 0,1 — 0,3 %. Полная объёмная усушка находится в пределах 11 — 17 %. Усушка древесины учитывается при распиловке брёвен на доски (припуски на усадку), при сушке пиломатериалов и т.д.

  При сушке в древесине, вне зависимости от участия внешних нагрузок, возникают внутренние напряжения. Они образуются в результате неодинаковых изменений объёма тела при сушке (сушильные напряжения), пропитке и в процессе роста дерева. Полные сушильные напряжения удобно представить, как совокупность двух составляющих — влажностных и остаточных напряжений.

  Влажностные напряжения вызваны неоднородной усушкой материала. В поверхностных слоях древесины, где влажность ниже, чем в центре, из-за стеснения свободной усушки возникают растягивающие напряжения, а во внутренних — сжимающие. Остаточные напряжения обусловлены появлением в древесине неоднородных остаточных деформаций. Остаточные напряжения, в отличие от влажностных, не исчезают при выравнивании влажности в доске и наблюдаются как во время сушки, так и после её полного завершения.

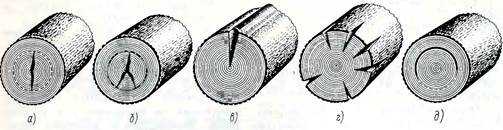

  Если растягивающие напряжения достигают предела прочности древесины на растяжение поперёк волокон, появляются трещины. Так появляются поверхностные трещины в начале сушки и внутренние в конце сушки.

  Наличие различных напряжений внутри древесины может привести к её короблению.

  Коробление — это изменение формы древесины при сушке, хранении, и выпиловке. Чаще всего коробление происходит из-за различной степени усушки по разным структурным направлениям. Коробление может возникать и при механической обработке сухих пиломатериалов: при несимметричном строгании, ребровом делении из-за нарушения равновесия остаточных напряжений.

  Разбухание — это увеличение линейных размеров и объёмов древесины при повышении содержания связанной влаги. Оно происходит при увлажнении древесины и представляет собой явление, обратное усушке. Разбухание наблюдается при увеличении влажности до предела гигроскопичности. Наибольшее разбухание происходит по ширине волокон (тангенциально), наименьшее – вдоль волокон.

  Разбухание, также как и усушка — отрицательные свойства древесины. Однако в некоторых случаях оно играет положительную роль, например, обеспечивает плотность соединений в лодках или винных бочках.

Тепловые свойства

  К тепловым свойствам относятся теплоёмкость, теплопроводность, температуропроводность и тепловое расширение.

  Теплоёмкость — это способность древесины аккумулировать тепло. Она увеличивается с увеличением влажности.

  Теплопроводность — свойство, характеризующее интенсивность переноса тепла в материале. Теплопроводность увеличивается с увеличением влажности и плотности. Вдоль волокон теплопроводность в среднем в 2 раза больше, чем поперёк.

  Температуро-проводность — способность древесины выравнивать температуру по объёму.

  Тепловое расширение — это способность древесины увеличивать линейные размеры и объём при нагревании. Коэффициент теплового расширения древесины в 3-10 раз меньше, чем у металла, бетона, стекла.

Влажность древесины

  Влажность это соотношение массы влаги (воды), находящейся в данном объёме древесины, к массе абсолютно сухой древесины, выраженное в процентах ( % ). В древесине вода пропитывает клеточные оболочки и заполняет полости клеток и межклеточные пространства. Влага, пропитывающая клеточные оболочки, называется связанной. Влага, заполняющая полости клеток и межклеточные пространства, называется свободной.

Различают следующие степени влажности древесины:

  Мокрая — длительное время находящаяся в воде. Влажность мокрой древесины выше 100 %.

Свежесрубленная (свежепил) — влажность такой древесины от 50 до 100 %.

  Воздушно-сухая — к этой категории относится древесина долгое время хранившаяся на воздухе. Её показатели влажности зависят от влажности окружающего воздуха, но в среднем находятся в пределах от 20 до 35 %.

  Базовая (влажность 15 — 20 %) в зависимости от климатических условий и времени года, такая древесина показывает содержание влаги от 15 до 20 %.

Комнатно-сухая влажность 8 — 12 %

Абсолютно сухая влажность 0 %, древесина высушена при температуре t = 103°C.

  Содержание влаги в стволе растущего дерева изменяется по высоте и радиусу ствола, а также в зависимости от времени года. Например, влажность заболони сосны в 3 раза выше влажности ядра. У лиственных пород изменение влажности по диаметру более равномерное. По высоте ствола влажность заболони у хвойных пород увеличивается вверх по стволу, а влажность ядра не изменяется. У лиственных пород влажность заболони не изменяется, а влажность ядра вверх по стволу снижается.

  Влажность у молодых деревьев выше и её колебания в течение года больше, чем у старых деревьев. Наибольшее количество влаги содержится в зимний период (ноябрь-февраль), минимальное – в летние месяцы (июль-август).

КОЭФФИЦИЕНТЫ УСУШКИ ДРЕВЕСИНЫ, %

Плотность древесины

Что такое плотность древесины

  Плотность древесины — это отношение массы древесины к объёму древесины, то есть плотность определяется массой древесного вещества в единице своего объёма. Выражается плотность в кг/м³.

  Плотность древесины зависит от её влажности. Как и все остальные показатели физико-механических свойств древесины, она определяется при влажности 12 %. Между прочностью и плотностью существует тесная связь. Более тяжелая древесина, как правило, является более прочной. При определении плотности древесинного вещества его массу определяют взвешиванием, а объем рассчитывают по разнице объема образца древесины и объема жидкости, заполнившей пустоты в этом образце.

  По плотности древесины при влажности 12 % все породы делят на три группы:

• с малой плотностью (540 кг/м³ и меньше-) — бальза, ель, пихта, сосна, кедр, можжевельник, тополь, осина, ива, липа, ольха, каштан;
• средней плотности (540…740 кг/м³) — лиственница, берёза, бук, дуб, клён, ясень, орех грецкий, рябина, яблоня, груша, вяз (карагач), лещина;
• высокой плотности (750 кг/м³ и более+) — акация, граб, береза железная, дуб, ясень, самшит, фисташка.

  Необходимо отметить, что почти вся древесина у хвойных пород деревьев, за исключением лиственницы и некоторых видов сосны, имеет низкую плотность.
