§ 2. Грунты, применяемые для возведения земляного полотна
Грунт — обобщенное наименование горных пород, являющихся основанием сооружений или материалом для земляных сооружений. Грунты, используемые в качестве оснований сооружений или материала для земляных сооружений, подразделяются на следующие основные группы: скальные и полускальные (твердые грунты) — изверженные и осадочные породы с жесткой связью между зернами (спаянные и сцементированные), залегающие в виде сплошного массива или трещиноватого слоя (граниты, плотный известняк и др.); крупнообломочные—несцементированные грунты, содержащие более 50% обломков пород (галечные и щебеночные группы с размером зерен 100—10 мм); гравийные — грунты, состоящие из несцементированных окатанных зерен с размерами 10—2 мм в поперечнике; песчаные — сыпучие в сухом состоянии, не обладающие свойством пластичности. Песчаные грунты с размерами зерен 2—0,5 мм называют крупнозернистыми песками, с размерами зерен 0,5—0,25 мм — среднезернистыми и с размерами зерен 0,25—0,05 мм — мелкозернистыми; глинистые — связные пластичные (глины, суглинки и др.), размер их частиц не менее 0,005 мм; пылеватые с размером частиц 0,05—0,005 мм. Наиболее распространенные природные песчаные, гравийные и глинистые грунты состоят из смеси указанных выше грунтов.
Кроме указанных грунтов, при сооружении и эксплуатации земляного полотна встречаются лёссовые, торфяные и др. Грунты для сооружения земляного полотна, которые пропускают через себя воду, не разрушаясь и не теряя своей прочности при этом, называют дренирующими, а грунты, не пропускающие воду или поглощающие ее, — недренирующими. К дренирующим грунтам относятся крупнообломочные, гравийные, крупно- и среднезернистые пески; мелкозернистые пески с большой примесью пылеватых частиц относятся к слабодренирующим, а глинистые грунты — к недренирующим. Глинистые грунты способны насыщаться водой, в результате чего они могут расползаться и резко снижать сопротивляемость сдвигу. Такие грунты называются слабыми. Грунты какой-либо одной группы в общей массе называются однородными, а если общая масса грунта состоит из двух и более групп — разнородными.

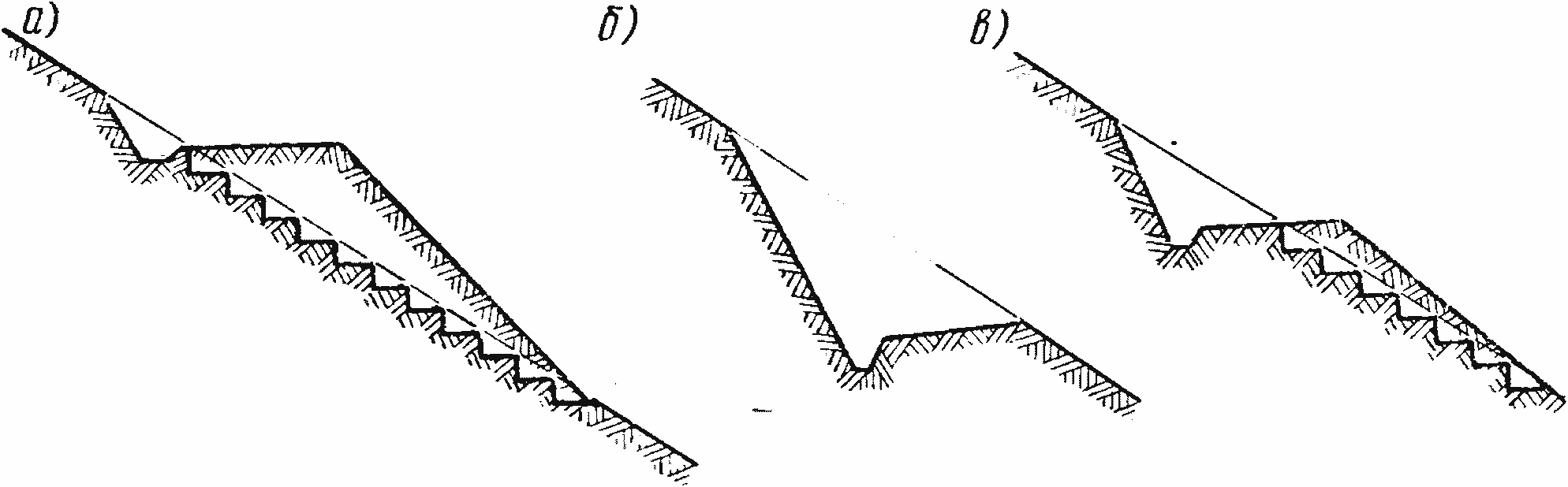

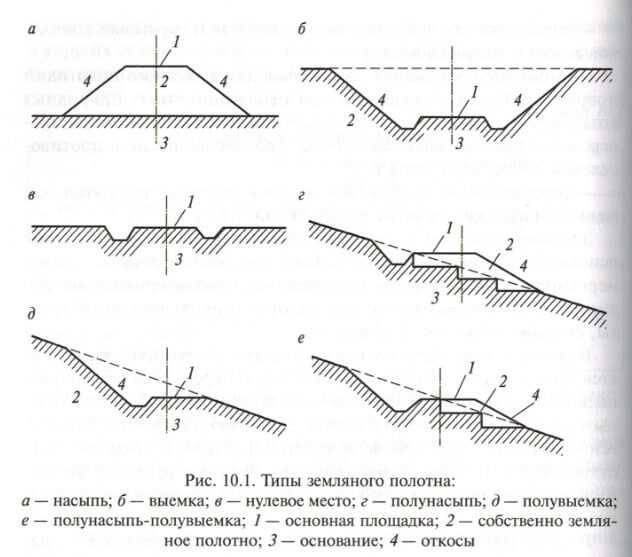

Рис. 1. Поперечные профили земляного полотна на косогоре: а — полунасыпь; б — полувыемка; в — полунасыпь-полувыемка

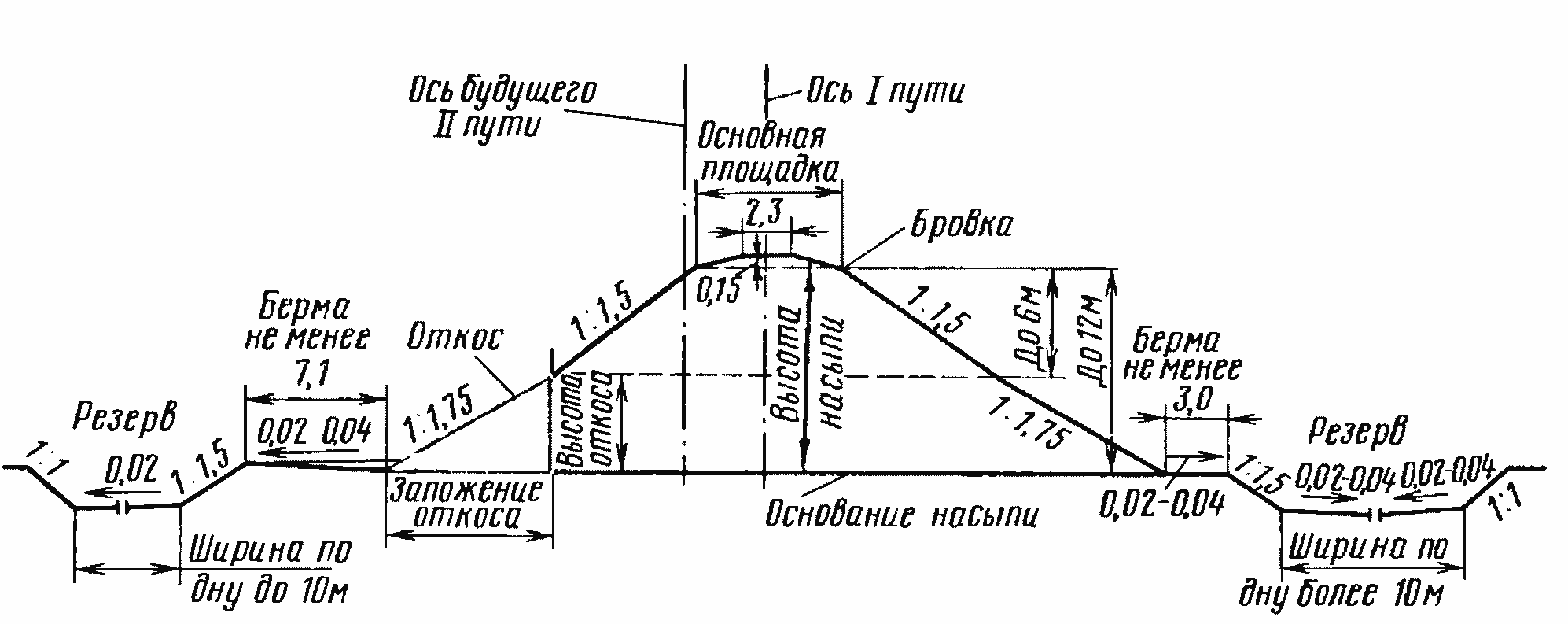

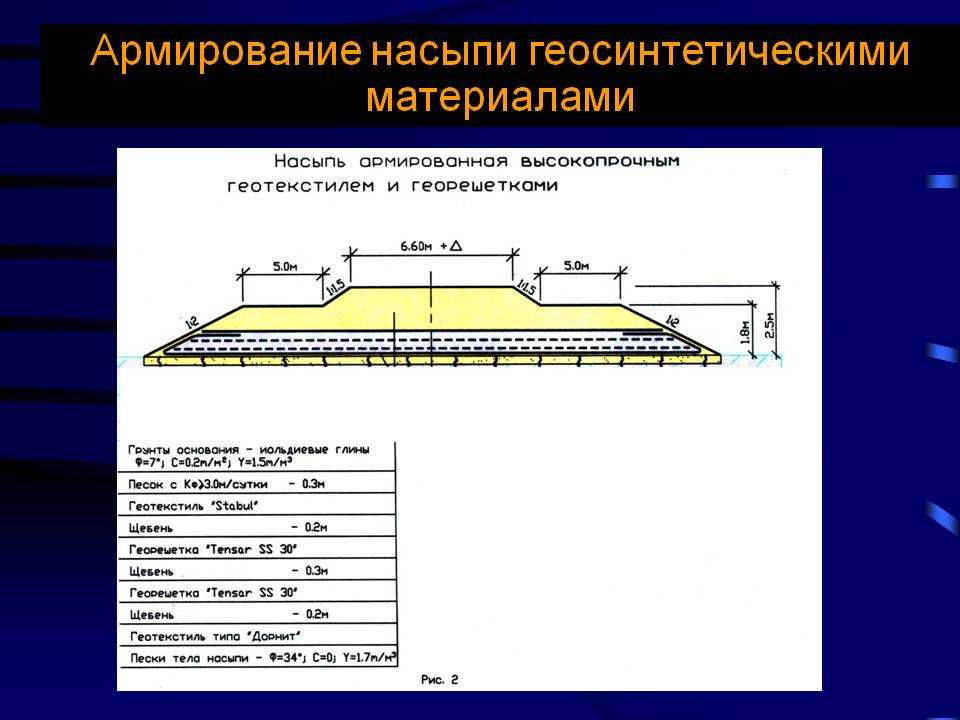

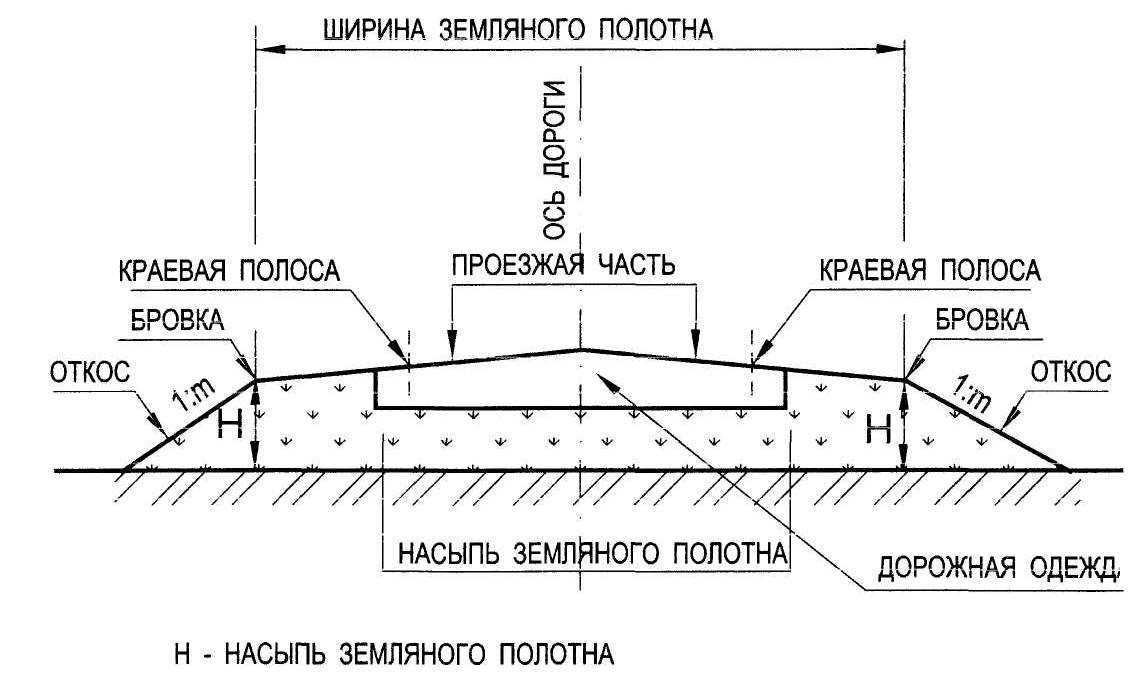

Рис. 2. Типовой нормальный поперечный профиль насыпи высотой 6—12 м
Рис. 3. Форма основной площадки насыпи на двухпутном участке

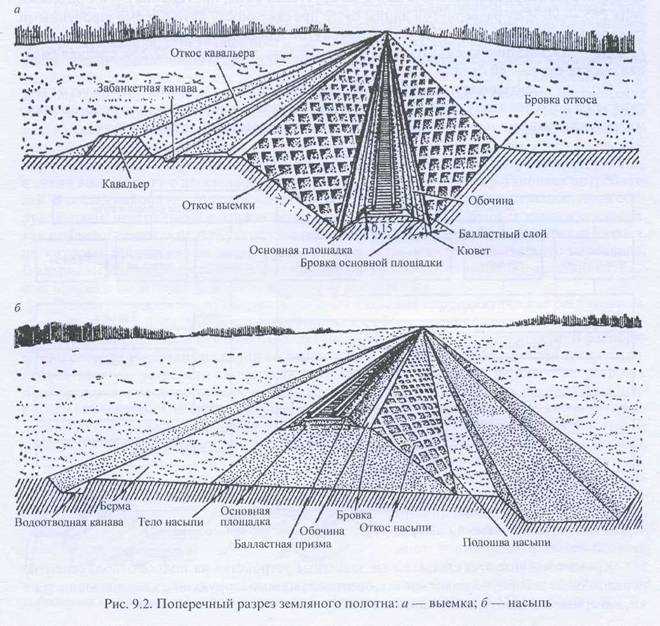

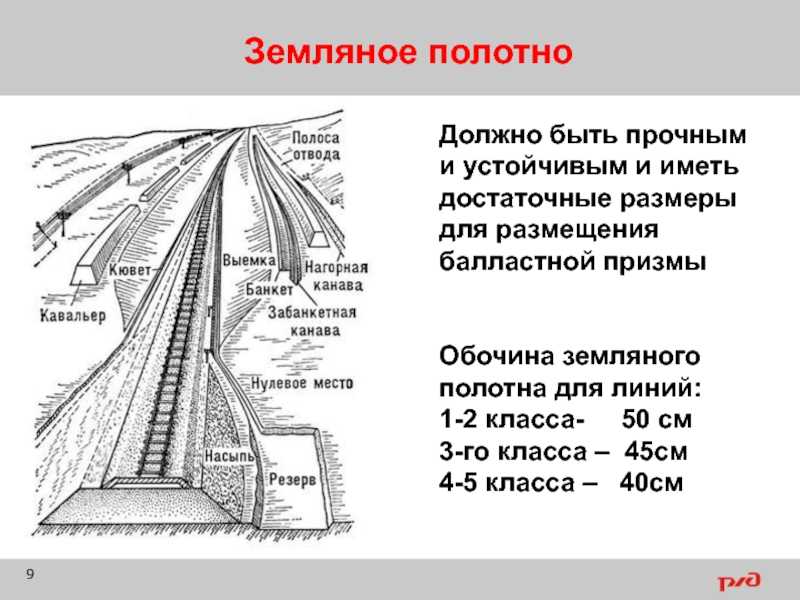

Рис. 4. Типовой нормальный поперечный профиль выемки
- Назад
- Вперёд
уш&г. — wf-
Примечания. 1. При крутизне косогора от 1:10 до 1:5 производится вспахивание в пределах основания насыпи.
2. При уклоне местности круче 1:10 резервы закладываются с нагорной стороны.
3. При возведении насыпи из песков с углом естественного откоса меньше 34° (для сухих песков) откосы насыпи соответственно уполаживаются.
Примечание. А —высота сливной призмы (0,15 м) плюс разность толщин бал. лестного слоя на данной насыпи и на смежных с ней участках земляного полотна из недреннрующнх :рунтов.
Ширина основной площадки земляного полотна принята равной 5,8 м для глинистых грунтов, а также мелких и пылеватых песков и 5 м — для остальных грунтов. Классификация грунтов приведена в приложении 2.
§ 10. Для железнодорожных линий III категории ширина основной площадки земляного полотна в глинистых грунтах, а также в мелких и пылеватых песках принята равной 5,5 му в остальных грунтах — 5 м. Для этих линий не предусматривается уширение естественных берм под второй путь. Остальные элементы поперечных профилей земляного полотна принимаются по рис. 1—23.
Примечания. 1. h—высота сливной призмы (0.15 лО’плюс разность толщин балластного слоя на данной насыпи и на смежных с ней участках земляного полотна из недренирующих грунтов.
2.Верхний слой насыпи отсыпается щебенистым материалом для предотвращения просыпания балласта в пустоты каменной отсыпки.
Примечания. 1. Л—высота сливной призмы (0,15 м) плюс разность толщин балластного слоя на данной насыпи и на смежных с ней участках земляного полотна иЗ недренирующих грунтов.
2. Верхний сЛой насыпи отсыпается щебенистым материалом жда предотвращения ооосыпания балласта в пустоты каменной отсыпки.
§ 11. Однопутное земляное полотно на кривых участ* ках пути должно быть уширено с наружной стороны кри-вой согласно табл. 1.
Радиус кривой в м
Таблица /
Уширение земляного полотна ■ м
Железные дороги I и II категорий
Ст 2 000 до 1 ООО 0,2
Менее 1000 0,3
Железные дороги III категории Менее 1 500 | 0,2
Переход от увеличенной ширины земляного полотна в кривых к нормальной ширине осуществляется постепенно в пределах переходных кривых.
Рис 7. Насыпь из глинистых грунтов, мелких и пылеватых песков на косогоре крутизной от 1:5 до 1:3
Примечания. 1. Нарезка бермы с нагорной стороны насыпи применяется при недостатке грунта из смежных выемок 1а). Засыпка .пазухи* грунтом применяется при достаточности грунта в смежных выемках (б). Окончательно вопрос решается с учетом удобства проектирования продольного профиля водоотводных канав.
2. Растительный покров в основании насыпи удаляется и устраиваются уступы шириной до 3 -и,-но не менее 1 м с уклоном 0.01—0,02 в направлении падения склона. При высоте уступов до 1 м стенки их устраиваются вертикальными, а при большей высоте с откосом крутизной около 1:0.5.
3. На косогорах, сложенных скальными породами, подготовка основания насыпей проектируется индивидуально.
4. На косогорах, сложенных дренирующими грунтами (рыхлые лески, гравий, галька, дресва, и.ебень, обломки слабовыветриваюшихся пород и т. п.), яе покрытых растительностью, устройство уступов не требуется.
