Организация коровника: ключевые моменты

ВЕНТИЛЯЦИЯ ПТИЧНИКА — НЕОБХОДИМА НЕ ТОЛЬКО ЛЕТОМ

Другой вопрос — правильный воздухообмен, который зависит от наружной температуры; зимой он должен быть 1,5 м3 зимой и 4,5 м3 летом. В жаркую погоду необходимо обеспечить до 7 м3/кг/ч.

Очень часто заводчики забывают, что герметичная изоляция птичника препятствует вентиляции его внутренних помещений. А это необходимо для благополучия животных в птичнике.

Отсутствие воздухообмена приводит к повышению концентрации аммиака, сероводорода, углекислого газа и водяного пара внутри птичника. А такие условия вредны для кур, так как способствуют распространению респираторных заболеваний.

Высокая влажность также вызывает избыточную влажность в помете, что способствует развитию паразитов, увеличивает количество птиц с деформированными ногами и грудными пузырями. В таких условиях не требуется много времени для снижения уровня кладки кур. Поэтому необходимо помнить, что при герметизации птичника необходимо оставить вентиляционные отверстия, которые обеспечат эффективный воздухообмен.

В целом, обеспечение оптимальных условий содержания птиц оказывает фундаментальное влияние на результаты производства и, следовательно, на прибыльность фермы. Правильный выбор устройств, устойчивых к неблагоприятным условиям в животноводческих помещениях, имеет ключевое значение.

МАСЛЯНЫЕ ОБОГРЕВАТЕЛИ

Источником тепла обычно является мазут, который, впрыскиваясь через топливную форсунку в камеру сгорания, нагревает воздух, проходящий через нагреватель.

Различают обмениваемые и необмениваемые нагреватели. Масляные обогреватели с теплообменником оснащены теплообменником; в этом устройстве топливо сжигается в закрытой камере сгорания, а воздух нагревается теплообменником.

С другой стороны, масляные нагреватели без теплообменника не имеют теплообменника, и воздух, проходящий через нагреватель, нагревается непосредственно пламенем от горящего топлива. Разница принципиальна: калориферы с теплообменником имеют закрытую камеру сгорания и вывод дымовых газов наружу, поэтому дымовые газы отделены от нагретого воздуха, в то время как в калориферах без теплообменника нагретое топливо соединяется с дымовыми газами.

В контексте масляных обогревателей следует добавить, что масляное отопление использует кислород для процессов горения, а когда кислород забирается из помещения, происходит значительное увеличение влажности воздуха. Это хорошо известное явление и распространенная ошибка — система отопления, вместо того чтобы сушить воздух, оказывает противоположное действие.

Как упоминалось ранее, такое повышение влажности очень неблагоприятно для выращивания цыплят и вызывает дополнительные расходы, которые необходимы для снижения влажности.

Системы навозоудаления

Выбор подходящей для вашего поголовья скота системы новозоудаления очень важно. Так как от этого зависит не только гигиеническое состояние помещений, но и напрямую здоровье животных

Самый простой вариант уборки – это ручной труд, но сейчас почти на всех фермах работают автоматические системы, которые подразделяются на несколько видов:

Самотек. Представляет собой совокупность труб, расставленных по периметру коровника, и скользящего покрытия пола, облегчающего скатывание экскрементов. На концах системы существуют тройники, при открытии которых навоз попадает в резервуар. Это самый экономичный и не затратный способ автоматизации уборки.

Самотечная система навозоудаелния.

• Гидросмыв. Аналогичен по принципу с первым вариантом, но усовершенствован автоматическим смыванием. Несмотря на то, что увеличивается расход воды, дезинфекция пола в данном случае намного выше.
• Транспортер. Каждые 10-20 минут проходит автоматическая балка, убирающая испражнения. Данный способ хорош, если транспортер находится в одну линию стойла.

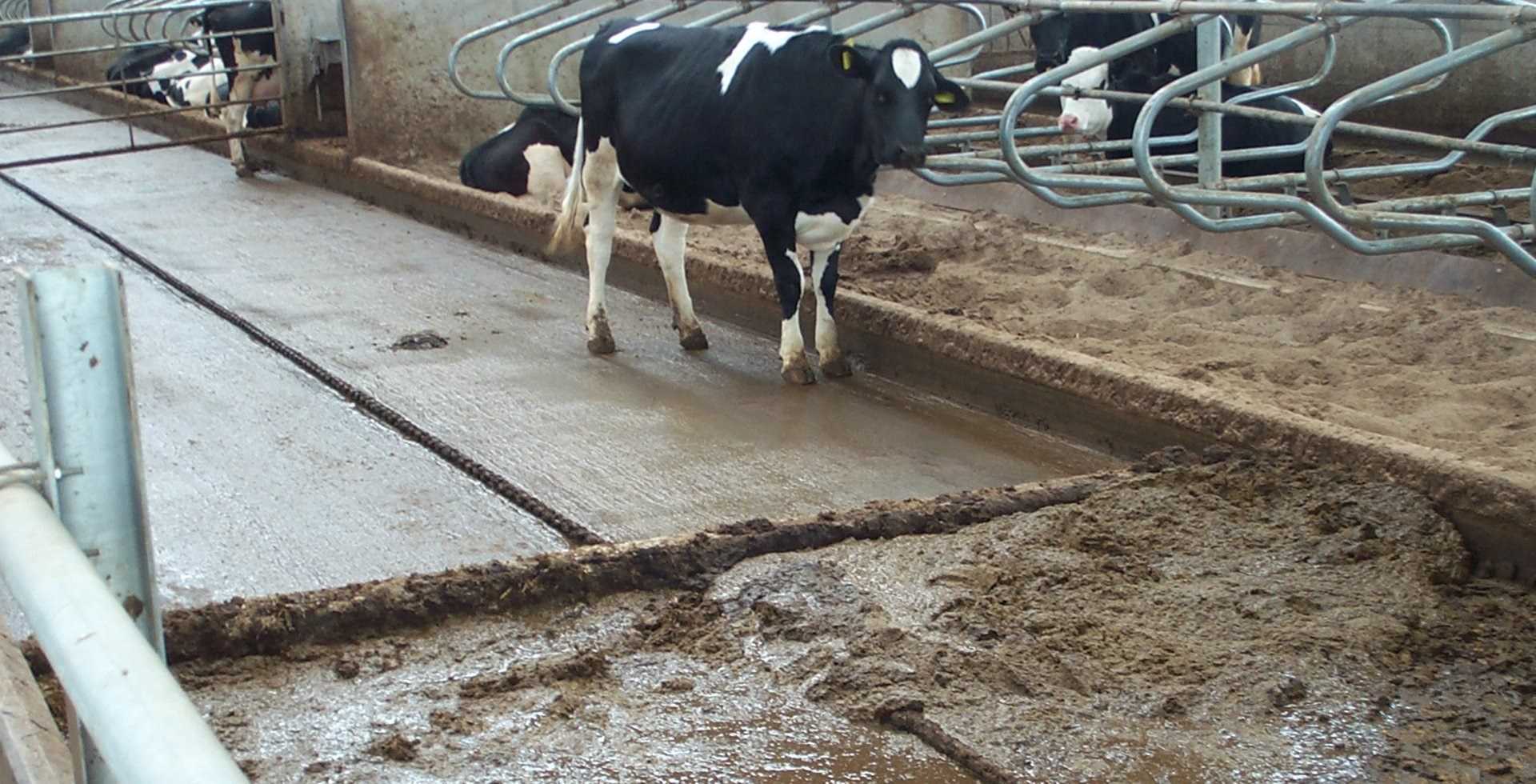

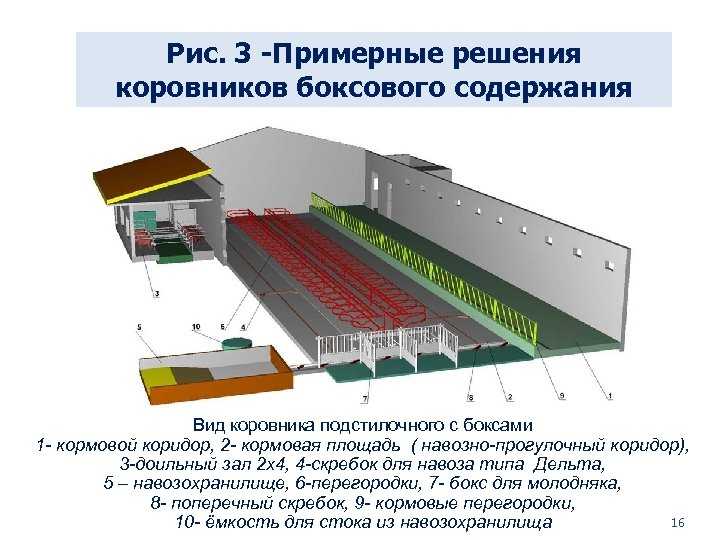

• Дельта-скреперный тип. Он подходит для свободно стоящих коров, так как навоз собирается в проходах и переносится в отдельный резервуар при помощи скребка прямой или V-образной формы.

Дельта-скреперный тип навозоудаления в свинарнике.

Вышеперечисленные системы идеальны при поголовье скота в 90-120 коров, а угол наклона не превышает 30°.

Полы и подстилки

Основной критерий для разработки пола в коровнике – он должен быть прочным и теплым. Если стены нет необходимости прокладывать теплоизоляцией, то половое покрытие должно быть продумано до мелочей. Иначе у коров может начаться мастит и произойти заражение и воспаление половых органов.

Один из совершенных и универсальных утеплителей для коровников – дерево. Деревянные покрытия обладают естественной теплоотдачей, но, к сожалению, весьма недолговечны.

В современных конструкциях делают горизонты из бетона, цемента, а в качестве покрытия используют солому, сено, как природный утеплитель. При этом необходимо регулярно менять солому для удаления загрязненной.

Также больше внимание уделяется подстилкам для КРС. Бетонный пол коровника необходимо утеплять соломой.

Бетонный пол коровника необходимо утеплять соломой.

ВОДОНАГРЕВАТЕЛИ

В связи с характером здания и требованиями безопасности водяные нагреватели являются наиболее подходящими для обогрева птичников. В водяных калориферах воздух нагревается снаружи птичника.

Воздух в водяных калориферах нагревается алюминиевым теплообменником, через который проходит горячая вода. Благодаря теплообменнику тепловая энергия передается через ламели, и воздух приобретает повышенную температуру.

Потери тепла при передаче нагретой воды в нагреватель можно эффективно снизить, используя имеющиеся в продаже изолированные гибкие трубы. Примером исследования с использованием нагревателя является исследование, описанное Michalczuk и др. В данном эксперименте анализировалось влияние системы обогрева на производственные показатели и дерматит подошвы ног цыплят-бройлеров.

Исследование проводилось на 500 цыплятах породы Кобб, разделенных на две группы: контрольную (цыплята содержались в зале с центральной системой отопления, состоящей из 30 радиаторов, печи и ускорительного насоса циркуляции воды производительностью 16 м3/ч) и экспериментальную (цыплята выращивались в зале со смешанным отоплением, т.е. газовое отопление поддерживалось центральным отоплением, с 4 водонагревателями, печью, насосами для циркуляции воды и 2 газовыми нагревателями).

Было показано, что лучшие производственные результаты (более высокая масса тела и меньший расход корма на килограмм прироста массы тела, более высокий индекс EWW) были получены в случае цыплят, содержащихся в цехе, отапливаемом смешанной системой, по сравнению с цыплятами, содержащимися в цехе с центральной системой отопления.

ПОДОГРЕВ ПОЛА В ПТИЧНИКЕ

Современным способом обеспечения теплом птичников является использование напольного отопления. Он обеспечивает равномерный нагрев по всей площади пола

Что очень важно, подогрев пола позволяет передавать значительное количество тепла в жилую зону птиц. Подогрев пола позволяет поддерживать оптимальную температуру у самого пола, даже если помещение интенсивно вентилируется

Пол является не охлаждающим, а нагревательным барьером, что положительно сказывается на экономике выращивания птицы. Это уменьшает количество топлива, необходимого для обогрева птичника, так как обогревается только жилая зона птиц, а не весь объем птичника.

Кроме того, подогрев пола минимизирует количество влаги, попадающей в птичник, за счет нагрева и сушки самой подстилки. Это также ограничивает образование вредных газов, таких как аммиак или газы брожения, которые вредны для птицеводства.

Обсуждаемая система обогрева в бройлерном птицеводстве не только улучшает климат в птичнике или качество подстилки, но и улучшает здоровье ног выводимых кур. Использование такой системы обогрева позволяет испарять влагу из подстилки, что снижает количество птиц, страдающих от дерматита подушечек лап (FPD), на 53%.

Кроме того, в исследовании, проведенном Nawalany и др.отметили, что улучшение тепловых условий в жилой зоне цыплят-бройлеров увеличило прирост веса примерно на 3%, снизило потребление корма примерно на 3% и уменьшило смертность примерно на 50% по сравнению с контрольной частью производственного помещения. Подогрев пола в птичниках также позволяет уменьшить количество используемой подстилки (меньшей толщины) до 60%, что снижает количество помета, утилизируемого после цикла выращивания. Меньше мусора также экономически выгодно, поскольку это оказывает очевидное влияние на снижение затрат на сам мусор и его утилизацию.

Поилки и кормушки

Поилки и кормушки правильной формы и размеров важны для получения максимальной отдачи от животных. Поэтому ниже даны рекомендации по вопросу.

Поилки

Их делают не менее, чем на 100 литров. Так как в период лактации коровы испытывают жажду и выпивают 100 л только за день. Это актуально в частности сразу после дойки.

Сама емкость не имеет четкой конфигурации, принятой ГОСТом. И может представлять обыкновенное ведро или большое сразу 100 литровое корыто.

Оптимальным вариантом является поилка, сделанная из полипропиленовой трубы. Легкость и удобные габариты способствуют ее монтажу даже на открытых лугах, а также безопасному и быстрому ее промыву от грязи.

Основные виды поилок для коров описаны здесь.

При большом объеме скота делают не персональную, а групповую поилку из продольной половины полипропиленовой трубы.

Кормушка для пастбища

На пастбище предполагаются большие, емкие пространства, исключающие потери корма и минимизированные в плане обслуживания. Их выделяют 2 типа: для сена и комбикорма.

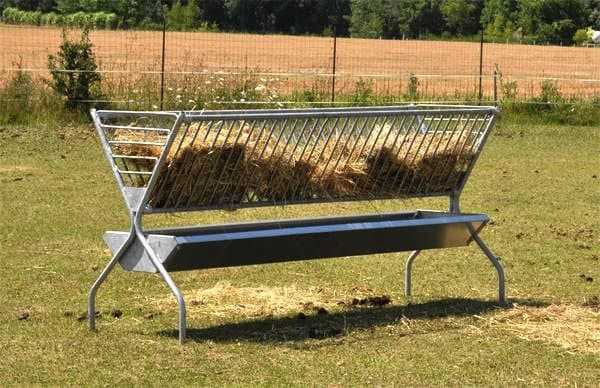

1. Кормушки для сена на пастбищах устанавливают при нехватке естественного питания, например, в осенний и весенние периоды. Ставить просто стог сена не целесообразно, так как коровы его вытопчут. Поэтому делают сооружение виде конуса, обрамляющее стог.
2. Современные фермеры делают клетчатые кормушки для сена. Они дешевле, прочнее, но риск, что животное пораниться, вырастает в разы.
3. Кормушки для зерен и комбикорма. Подобные конструкции автоматизированы и могут быть использованы и на открытом пространстве, и в помещении.

Емкости для пастбищного кормления нужны максимально вместительные, функциональные.

Кормушка для стойла

Кормушка для стойла – это огромный стол, куда ежедневно насыпают корм.

Если животные свободного выпаса, то стол оснащают сдерживающими устройствами, помогающими минимизировать потерю корма при разбрасывании.

Как построить стойло для коров своими руками описано тут.

Модель, подходящая для группового кормления коров.

Пожарная сигнализация

Требования, разработанные государством по пожаробезопасности производственных помещений, говорят о следующем:

1. Все пространства более 1000 кв м и с повышенной влажностью оборудуют противопожарной системой и автоматической системой тушения.
2. Электрику делают во влагозащищенной изоляции.
3. Щитки с автоматами выносят в отдельное, изолированное ото всех, помещение.

Вентиляция

Вентиляция – один из сложнейших вопросов при проектировании коровника.

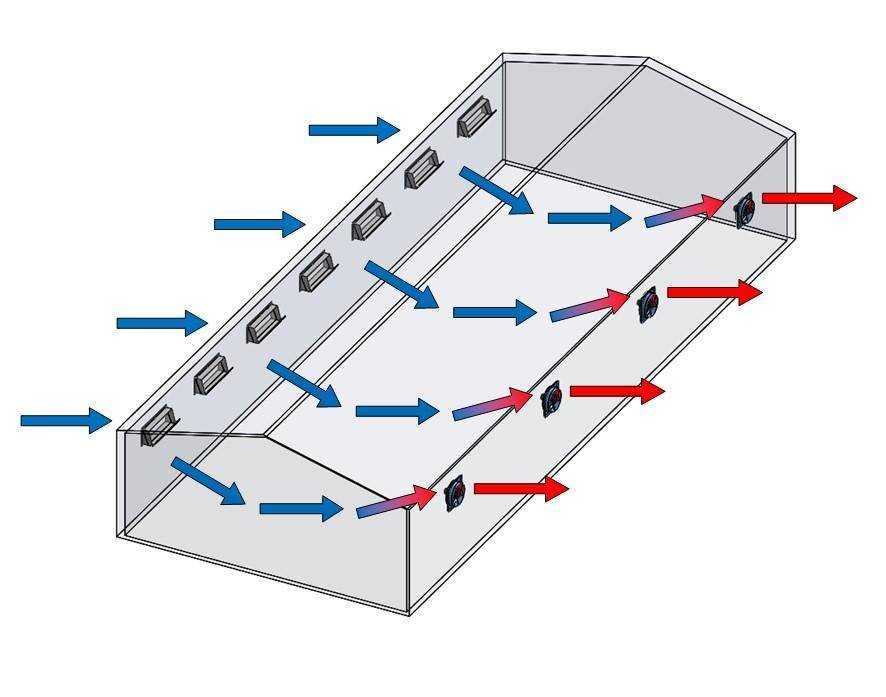

1. Естественное проветривание. При этом потоки свежего воздуха попадают через вентиляционные шахты, проемы, шторы.
2. Принудительное проветривание. Распространенная в сегодняшних вариантах коровников вентиляция распределяет воздух при помощи впускных и выпускных клапанов по туннелям с вентиляторами.
3. Шторы или механизированные жалюзи. При желании их поднимают и проветривают положенное время, затем закрывают, чтобы не нарушать тепловой баланс.
4. Светоаэрационные коньки. Поликарбонатные конструкции закрывают конек и позволяют спокойно проникать не только потокам свежего воздуха, но и добавляют естественной освещенности.

ИНФРАКРАСНЫЕ ИЗЛУЧАТЕЛИ

Это единственный метод отопления среди используемых птицеводами, который позволяет выделить зону отопления здания, в которой поддерживаются необходимые параметры теплового комфорта, без необходимости возведения строительных перегородок.

Инфракрасные излучатели выпускаются в виде ламп, трубок, металлических и керамических элементов, а также в виде нагревательных панелей. Инфракрасные нагреватели, используемые в птичниках, испускают инфракрасное излучение, которое нагревает птиц и непосредственно элементы птичника.

Было подсчитано, что около 40% тепла передается путем излучения, а остальное — конвекцией. Это означает, что с помощью инфракрасных обогревателей мы можем поддерживать температуру воздуха в зале на несколько градусов ниже — ведь мы обогреваем непосредственно птиц.

Более того, лучистое или линейное (для трубчатых нагревателей) распределение температуры вокруг нагревателя дает птицам возможность выбрать оптимальную зону комфорта. Использование инфракрасных обогревателей в птичниках позволяет значительно снизить затраты на отопление. Лучистое тепло проходит от источника практически без потерь, нагревает непосредственно кур и окружающую среду, а не воздух, как в случае с конвекцией.

Организация

Основные требования к температурному режиму, обустройству, техническим параметрам были даны выше. Организация же пространства зависит от количества голов, желаемой конструкции коровника. Но есть несколько пространств, которые должны быть запланированы:

• котельная;
• отсек для отела;
• электрощитовая;
• дойный отсек;
• отсек для хранения молока;
• помещение для инвентаря;
• блок для навоза.

В некоторых больших фермах существует поточно-цеховой принцип постройки с четко отлаженной схемой и разделением по функционалу.

Сухостойный цех

Сухостойный цех или отсек для отела предназначен для родовых процессов и первых нескольких дней лактации. Здесь необходимо поддерживать более стерильные условия, чем в других цехах и температурный режим в диапазоне 22-24°. Сюда поступают коровы за 2 месяца до родоразрешения.

Цех отела

• предотельная;
• отельная;
• послеотельная;
• профилакторий.

Сюда животных переводят за 2 недели до предполагаемой даты отела, сами роды происходят в денниках, где животное держат не более 2 дней, далее переводят обратно в этот цех.

Цех раздоя

Цех раздоя существует для оценки мощности лактации коровы, а также для осеменения в первый или второй раз. Животному создают максимально комфортные условия, полноценное питание, питье и приучают к регулярности доения.

Цех производства молока

В этот отсек приходят особи из цеха раздоя. Здесь осемененные и раздоенные коровы содержатся до запуска.

Как построить коровник своими руками написано в данном материале.

Конструкции

По конструкции коровники делятся на 3 основных больших типа. Их применяют большинство фермеров в промышленных масштабах, для домашнего хозяйства конструкция выбирается исходя из площади и поголовья. Так как при таком расположении идет максимальная оптимизация пространства и рабочего процесса.

Читайте про основные проекты коровников и методы их создания.

Параллельный 2 на 2 ряда

1. Основная конструкция идет стропильная, создающая в плане трапецию.
2. Крыша высокая, как правило, делается из металлических профилей для надежности каркаса.
3. Конструкция состоит из основных элементов: бока из клееного бруса со шторами, световой конек над кормушками, вертикальные балки из стали, кормушка по параллельному, европейскому принципу.

3 на 3 ряда

1. Доильный зал карусельного, кругового типа.
2. Телята находятся рядом со взрослыми особями. Также нет перегородок между коровами и залом сепарации.
3. Проветривание происходит через открывающиеся тенты.
4. Боковые стороны выполнены из металлопрофиля или стали, крыша – с черепичным покрытием.

В 3 ряда

В основном, он разрабатывается для совместного содержания молодняка и молочных коров, располагающихся в одном ряду, не параллельно. Расширение в данном случае возможно за счёт отсека для отходов.

Виды коровников

Виды коровников можно перечислять бесконечно, так как они отличаются не только используемым материалом и размерами, но и внутренним устройством. В большинстве случаев коровники делятся на теплые и холодные. В зависимости от этого и выбирается основной материал каркаса и перекрытий. У каждого есть свои плюсы и минусы.

Из металлопрофиля

Коровник из металлопрофиля относится к холодным конструкциям. Поэтому в северных широтах, если выбирают каркас из металлических направляющих, то утепляют их сэндвич-панелями, теплоизоляционным материалом и прочим.

Основные преимущества:

• прочность;
• долгий срок эксплуатации;
• отсутствие или минимальные признаки коррозии;
• удобство транспортировки и сборки;
• пожаробезопасность;
• строительство происходит быстро и с минимальными трудозатратами.

Металлоконструкция защищает коровник от сквозняков, но не от холода.

Из сэндвич-панелей

Ангар с использованием сэндвич-панелей популярен в северных широтах. У них есть ряд положительных качеств, которые незаменимы для содержания животных при низких температурах.

• отсутствие промерзания из-за хорошей влагозащищенности;
• высокая шумоизоляция;
• небольшой вес материала создает минимальную нагрузку на фундамент;
• устойчивость к коррозии;
• отсутствие деформации при больших перепадах влажности и температур.

Постройка коровник данного типа может происходить в любое время года, включая зимнее.

Сараи

Сарай – это классический коровник, который используют фермеры издревле. Он не требует много финансовых затрат по возведению, но достаточно долог в строительстве по времени. Также из минусов стоит отметить: компактность. Подобный тип коровника не предназначен для большого поголовья скота, в нем разместятся не более 5-7 особей.

Постройка сарая для коров описана в этой статье.

Наименее затратным вариантом является постройка из сарая.

Из бруса

Как правило, из клеенного бруса строят коровники для свободного содержания скота, без привязи к стойлу. Их особенности заключается в следующем:

• клееный брус комбинирован с металлическими подпорками;
• крыша делается либо также из бруса и обшивается шифером, либо из металлокаркаса с сэндвич-панелями.
• Небольшое количество вертикальных делений и трапециевидная форма обеспечивают практически полное отсутствие сквозняков.

Тентовые

Тент сам по себе держаться не может, его закрепляют при помощи люверсов, шпагата, ремней и тросов на возведенный каркас. Плюсы подобного вида следующие:

• мобильность;
• светопроницаемые материалы создают статью экономии на освещении;
• вентиляция через щели создает естественное движение воздуха;
• пожаробезопасность.

Тентовые коровники являются быстровозводимыми постройками

Каркасные

Основной плюс каркасного типа: быстрота строительства. Как правило каркас делается из металлического профиля и затем обшивается необходимыми материалами.

Каркасные конструкции оказывают небольшую нагрузку на фундамент и могут крепится к нему анкерными болтами или держаться на традиционных, строительных сваях.

Каркасные коровники не оказывают большой нагрузки на фундамент.

6.5 Выбор магнитных пускателей

Электромагнитные пускатели выполняют функции аппаратов дистанционного
управления и отключения токоприемников при понижении напряжения, блокировку и
реверсирование.

Выбираем магнитный пускатель по рабочему напряжению, по степени защиты от
условий окружающей среды, по комплектности. Выбираем магнитный пускатель серии
ПМЛ открытого исполнения (IP54) без кнопок и сигнальной арматуры.

Магнитный пускатель выбираем по условиям:_н.п. ≥U_н.л.(7.12)

,(7.13)

где
 — длительно допустимая величина тока в цепи силовых
контактов пускателя, А.

380В=380 В

А>19,83 А.

Для двигателя М1 и М2 выбираем магнитный пускатель ПМЛ-12004А с I_н.п.=10А.
.

Аналогично производим выбор магнитных пускателей для остальных
электродвигателей. Результаты сводим в таблицу перечня элементов принципиальной
электрической схемы

ОТОПЛЕНИЕ С ПОМОЩЬЮ ТЕПЛОВЕНТИЛЯТОРОВ

Учитывая большую площадь поверхности птичников при крупномасштабном производстве, важно установить оборудование, способное максимально быстро отдавать большое количество тепла. Воздухонагреватели способны удовлетворить это требование

Благодаря принудительной конвекции система отопления с обдувом обладает малой инерцией, поэтому она способна реагировать за относительно короткое время и покрывать большие теплопотери. Более того, приведенный в движение воздух равномерно распространяется по птичнику, нагревая всю его поверхность. Эти устройства обеспечивают возможность направленной подачи тепла и доставляют его в недостаточно отапливаемые помещения.

Тепловентиляторы используются для обогрева помещений с различными поверхностями и тех, где невозможно установить отопительную установку или она вышла из строя. Тепловентилятор состоит из: вентиляторной секции, камеры нагрева, теплообменник с вентилятором и система управления. Все это заключено в стальной корпус.

Принцип работы калорифера основан на обмене теплом между холодным воздухом и горячим или электрическими нагревателями. Воздух засасывается в калорифер через воздуховод, выведенный за пределы помещения, или через воздуховод, оснащенный фильтром. Затем он нагревается в теплообменнике или непосредственно в нагревательной камере. Нагретый воздух подается в помещение через приточные воздуховоды или решетки.

Воздухонагреватели очень просты в установке и могут быть добавлены к существующей системе. Они поддерживают систему вентиляции. Эти устройства изготовлены из материалов, которые защищают от разрушительного воздействия агрессивной среды в животноводческом помещении, а их конструкция позволяет легко очищать их.

Одним из важнейших параметров обогревателя является его тепловая мощность. Он выбирается исходя из кубатуры помещения, требуемой внутренней температуры и коэффициента изоляции здания. В животноводческих помещениях рекомендуется использовать обогреватели с возможностью отвода дыма, т.е. с так называемой закрытой камерой сгорания, а образующиеся дымовые газы отводятся непосредственно за пределы здания, где содержится птица.

Эти типы нагревателей более безопасны, поскольку они способны производить абсолютно чистое тепло. Помимо птичников, качественные обогреватели могут обогревать и животноводческие помещения, такие как коровники, свинарники или другие складские помещения, а также очень большие фабрики. Обогреватели также используются в садоводстве для обогрева теплиц. Подробнее об отоплении птичника

Отопление помещений для животных

Гарантировано тепло в помещении (свинарнике) с использованием кабельного обогрева

Для быстрого роста поросят необходимо, чтобы температура их тела не снижалась из-за прохладного пола или помещения, в котором они находятся. Оптимальное решение заключается в установке нагревательных кабелей в полу помещения, что способствует росту животных и получению ими дополнительного тепла. В свинарниках с новорожденными поросятами на протяжении первых двух дней необходимо поддерживать температуру приблизительно 30°C. На протяжении последующих 4 недель температура должна быть постепенно уменьшена приблизительно до 18°C. Этого легко добиться при помощи электронного терморегулятора. В инкубаторах с цыплятами также очень выгодно установить систему электрического подогрева пола при помощи нагревательных кабелей. Более равномерная температура по всей поверхности пола без полного обогрева здания значительно уменьшит потребление энергии. Среди других преимуществ – более чистая и сухая поверхность, значительно влияющая на здоровье цыплят, которые, ощущая дискомфорт, клюют друг друга. Все эти факторы уменьшат риск болезней и т.д. Кроме того, быстрое высыхание помета облегчит и ускорит очистку пола инкубатора для выращивания нового выводка цыплят. Системы отопления могут использоваться для свинарников, курятников, свиноферм, хлевов и т.д.

Устанавливаемая мощность

Необходимое количество тепла для помещения зависит от конструкции пола, необходимой температуры, изоляции, влажности воздуха и количества животных. Требуемая мощность также зависит от размера животных. Рекомендуемая мощность для помещений, в которых содержатся:

• Цыплята – 200 Вт/м2,
• Поросята массой до 20 кг – 200 Вт/м2,
• Свиньи от 20 до 50 кг – 150 Вт/м2,
• Свиньи более 50 кг – 100 Вт/м2.

Установка

Установка на фермах выполняется как обычная установка в бетонных полах

Для достижения оптимальной установленной мощности важно, чтобы пол был изолирован снизу должным образом. В свинарниках возможна установка высокой мощности (150-200 Вт/м2) в загонах, где содержатся поросята, и более низкой мощности в остальной части помещения

Несмотря на жесткие условия окружающей среды, система не требует обслуживания, а бетонный пол можно очищать любым механическим способом и проводить его дезинфекцию.

Выбор изделия

На фермах могут устанавливаться кабели мощностью 17-20 Вт/м. Некоторые терморегуляторы предназначены для установки в шкафу, а некоторые – устойчивы к влаге (IP44) и может быть установлен непосредственно в сырых помещениях. Зачастую имеет смысл устанавливать отдельный терморегулятор для каждого загона или группы загонов свинарника, чтобы можно было управлять температурой каждого из них в отдельности.

6.4 Выбор аппаратуры и средств защиты

Автоматические выключатели выбираем для защиты цепи и электродвигателей
от перегрузки и токов короткого замыкания.

Выбираем автоматический выключатель по следующим условиям:

номинальному напряжению автомата

_н.а ≥U_н.с., (7.2)

где U_н.а. — номинальное напряжение автоматического
выключателя, В;_н.с. — номинальное напряжение сети, В.

номинальному току автомата

_н.а. ≥I_дл.,(7.3)

где I_н.а. — номинальный ток автоматического выключателя, А;_дл.
— рабочий ток цепи, защищаемой автоматом, А.

Для группы токоприемников:

(7.4)

(7.5)

(7.6)

(7.7)

(7.8)

где- полная расчетная мощность линии, ВА;_н —
номинальное напряжение линии, В;_з — коэффициент загрузки электроприемника;φ_н —
номинальный коэффициент мощности;- коэффициент, зависящий от значения cosφ_н .

номинальному
току теплового расцепителя

_н.р.≥ k_н.т
I_дл.,(7.9)

где
I_н.р — номинальный ток теплового расцепителя автомата, А;_н.m
— коэффициент надежности, учитывающий разброс по току срабатывания теплового
расцепителя, принимается в пределах от 1,1 до 1,3.

току
отсечки электромагнитного расцепителя:

I_н.э-м.≥k_н.э I_кр.,(7.10)

где
I_н.э-м. — ток отсечки электромагнитного расцепителя, А;_н.э
— коэффициент надежности, учитывающий разброс по току электромагнитного
расцепителя и пускового тока электродвигателя (для автоматов АП-50, АЕ-2000 и
А3700 k_н.э=1,25, для А3100 k_н.э=1,5),_кр. —
максимальный ток короткого замыкания в месте установки автомата, А.

Для
группы электроприемников:

(7.11)

где- пусковой ток электродвигателя или группы
одновременно запускаемых электродвигателей, при пуске которых кратковременный
ток линии достигает наибольшего значения, А;

— сумма
номинальных токов электродвигателей без учета тока пускаемого электродвигателя,
А.

предельному
отключаемому току:

_{пред.откл}≥I_кр.(7.12)

где
I_{пред.откл} — предельный отключаемый автоматом ток, А.

Выбираем
автоматический выключатель QF1. Автоматический выключатель защищает группу
электродвигателей.

Принимаем
коэффициенты загрузки электродвигателей

кВА

Определим
силу тока в защищаемой цепи.

Определяем
максимальный ток короткого замыкания в месте установки автомата.

=105,74А

Ток
срабатывания теплового расцепителя:

А.

Ток
срабатывания электромагнитного расцепителя:

На
основании приведенных расчетов для защиты цепи выбираем автоматический
выключатель АЕ2040.

Аналогично
выбираем автоматические выключатели для защиты остальных двигателей:
