Полы коровников

Решетчатые полы животноводческих зданий

Применяют сборные решетчатые полы в коровниках для откормочного скота со стойловым содержанием животных — в половине стойла, примыкающей к навозному проходу, и в самом проходе; в коровниках для молочного скота — в навозных проходах.

Сборные полы могут быть из деревянных, железобетонных, чугунных, керамических, асбестоцементных решеток, из металлического проката и пластмасс, укладываемых на кирпичные или бетонные стенки навозных каналов на одном уровне с полом. Навоз проваливается через просветы в решетках в подполье, откуда его удаляют механизмами или гидросмывом.

Деревянные решетки

Деревянные решетки — собирают из отдельных планок, укладывая их одну от другой на определенном расстоянии на обвязку. Планки антисептируют битумом, каменноугольным маслом или смесью его с антраценовым маслом. Деревянные решетки наиболее доступны и дешевы, но недолговечны, даже если антисептированы.

Железобетонные решетки

Железобетонные решетки — изготовляют из бетона марки М 400 с арматурой из горячекатаной стали периодического профиля и для защиты от действия агрессивной среды покрывают эпоксидной, полиэфирной смолой или смесью мономера ФА с эпоксидной смолой. Последнее (эпоксидно-фурановое) покрытие самое дешевое. Железобетонные решетки тоже служат относительно небольшой срок из-за их недостаточной химической стойкости.

Асбестобетонные решетки

Асбестобетонные решетки состоят из бетонных решетин, облицованных с боков асбестоцементными полосками, которые воспринимают приходящиеся на решетины усилия и обеспечивают сток навоза в канал.

Изготовляют их в сборно-разборной деревянной или металлической форме, в которую на место будущих просветов устанавливают вкладыши. Между вкладышами укладывают полосы, нарезанные из отходов асбестоцементных листов. На концах полос просверливают отверстия, в которые вставляют металлические стержни диаметром 6… 8 мм. Форму заполняют бетоном с размером фракций гравия или щебня до 10 мм или цементно-песчаным раствором. Для повышения химической стойкости поверхность решетки покрывают составом с применением эпоксидных и фурановых смол. Асбестоцементные решетки отличаются легкостью, прочностью, имеют ажурный вид и экономичнее железобетонных и чугунных.

По материалам книги «Сельскохозяйственные здания и сооружения» Д.Н. Топчий и др.

Кому будет интересна эта статья?

Требования к полам коровников и других помещений молочно-товарного комплекса

Полы в стойлах, боксах и клетках для телят должны быть сплошными, ровными, нескользкими, малотеплопроводными, стойкими против воздействия сточной жидкости и дезинфицирующих веществ и водонепроницаемыми.

Показатель теплоусвоения поверхности полов в местах отдыха животных должен быть не более: молодняка с 3-4-месячного возраста на откорме — 15 Вт/(кв.м*°С), всех остальных животных — 12 Вт/(кв.м*°С).

Наиболее полно отвечают указанным требованиям и рекомендуются СНиП по животноводческим зданиям керамзитобетонные полы монолитные или с покрытием из плит, полы с резинобитумным покрытием по подстилающему слою из керамзитобетона, полы из битумно-керамзитовых плит. Вполне удовлетворительны по технологическим требованиям деревянные дощатые полы по лагам, втопленным в глинобитную или бетонную подготовку. При содержании животных на подстилке допускаются полы с покрытием из тяжелого бетона.

В секциях для группового содержания скота, а также в навозных проходах применяют щелевые полы из железобетонных или чугунных решеток. Конфигурация планок решетчатого пола и величина просветов между ними должны обеспечивать проваливание в канал экскрементов и не вызывать повреждения конечностей животных. Планки должны иметь сплошную рабочую поверхность без скосов и закруглений. Направление элементов решеток целесообразно выбирать перпендикулярным направлению основного движения скота.

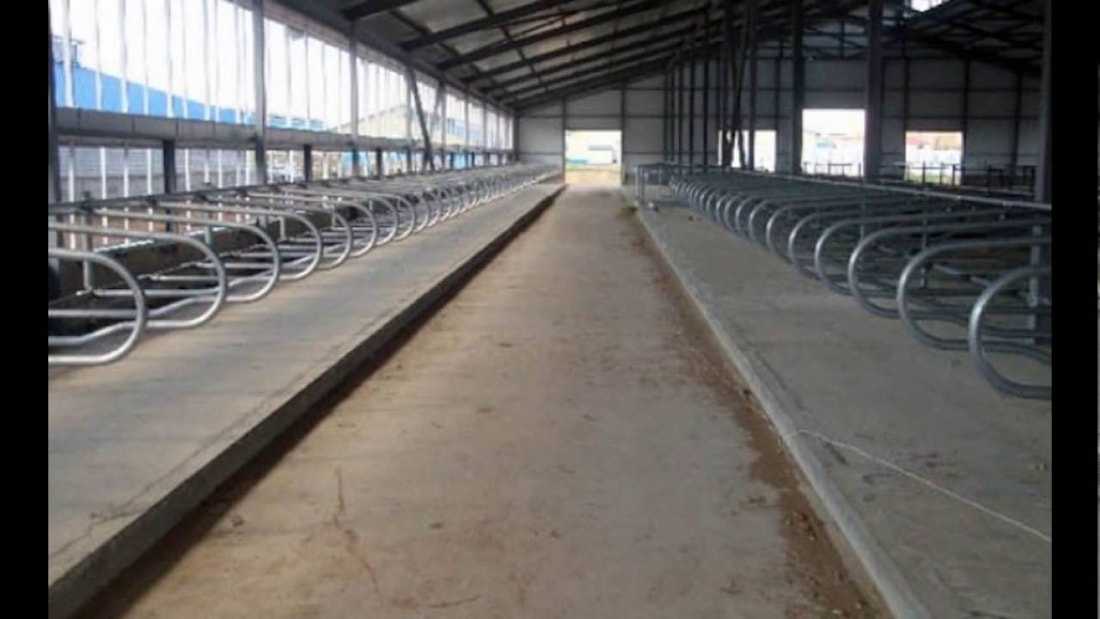

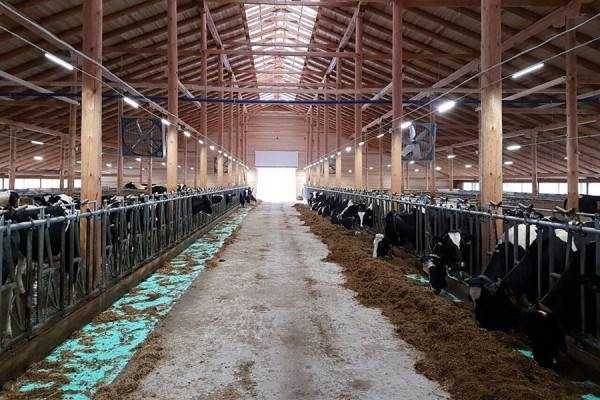

К полам в навозных и кормовых проходах не предъявляются теплотехнические требования, но здесь полы должны отличаться повышенной прочностью, так как по этим проходам передвигаются животные, механизмы навозоудаления и кормораздатчики. Обычно полы в навозных и кормовых проходах — асфальтобетонные, бетонные, из кирпича на ребро или решетчатые.

Полы в доильном зале, вакуум-насосной, помещении для санобработки коров, в котельной и других производственных помещениях — асфальтобетонные, цементно-песчаные и бетонные. В лабораториях возможно устройство дощатых полов, а в молочных— из метлахской плитки.

Полы в стойлах, боксах и проходах должны быть расположены выше уровня земли не менее чем на 200 мм. Для обеспечения стока жижи пол в стойлах, боксах и навозных проходах делают с уклоном 1-2% в сторону навозных каналов. Решетчатые полы и каналы для удаления навоза механизмами проектируют без уклона.
