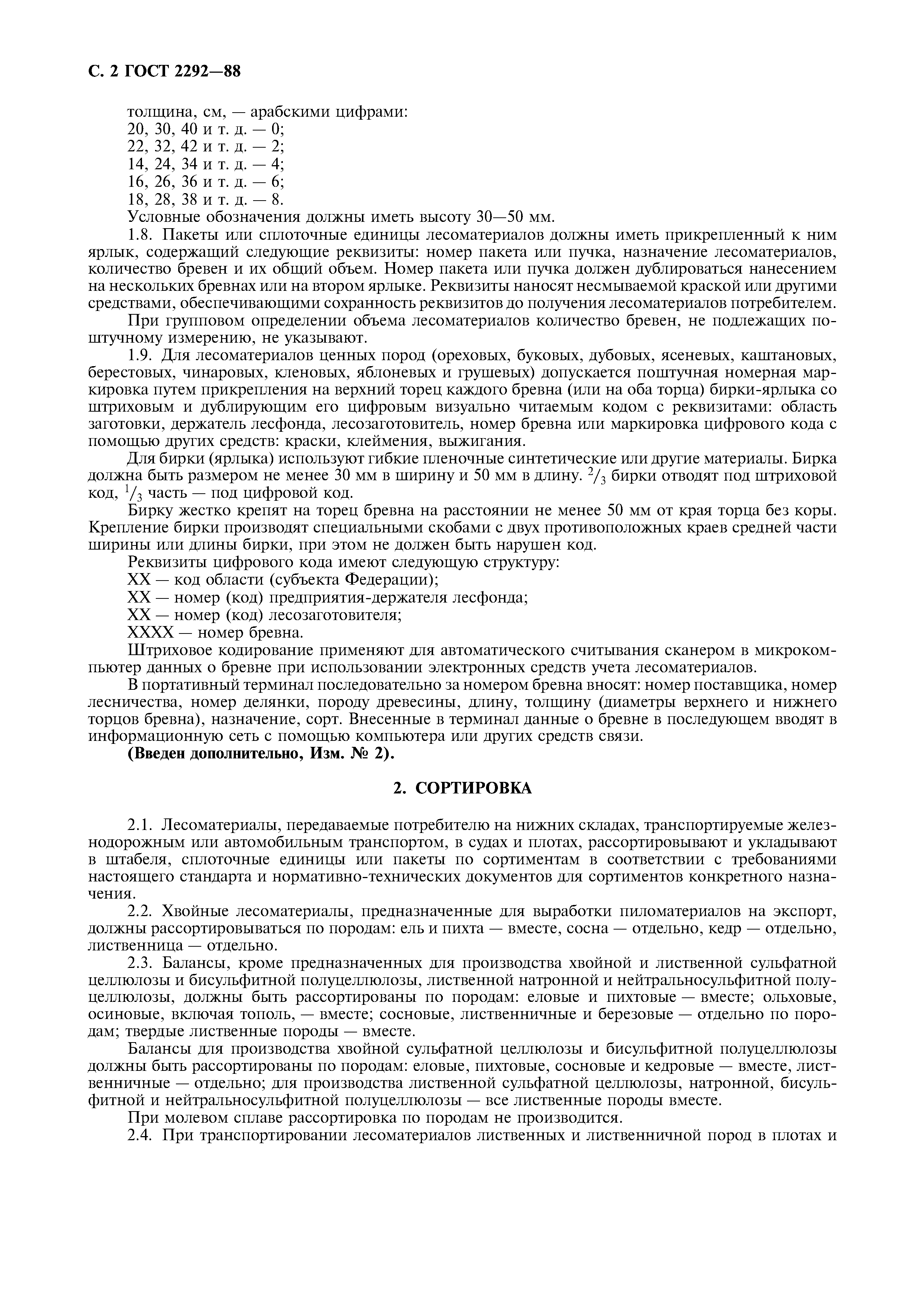

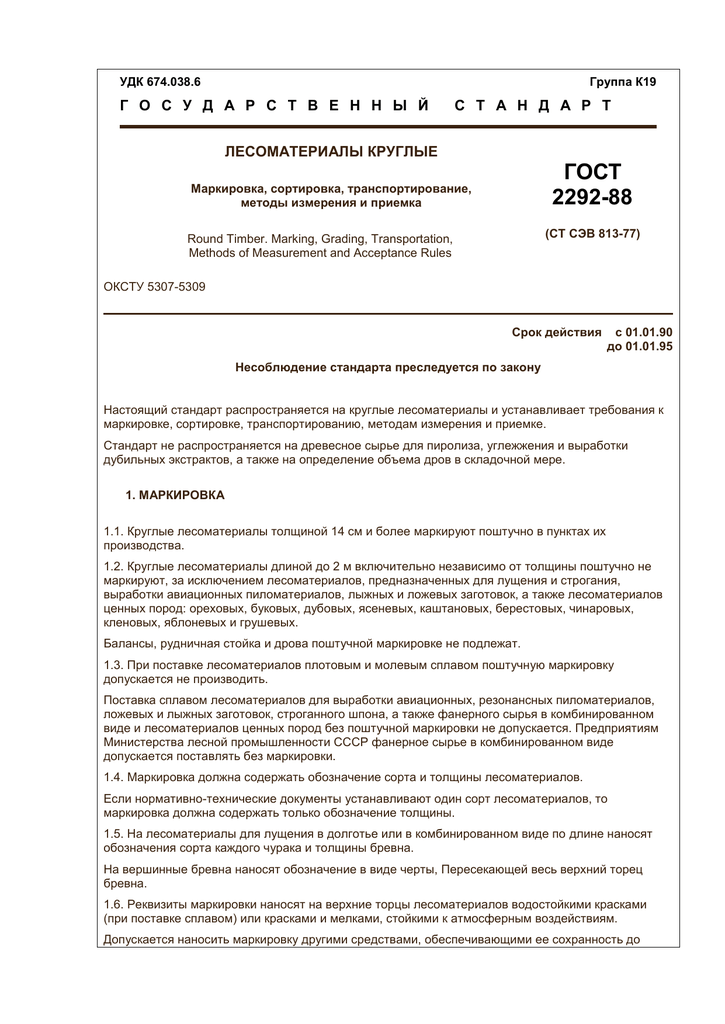

Гост 2292-88 лесоматериалы круглые. маркировка, сортировка, транспортирование, методы измерения и приемка (с изменениями n 1, 2)

8,0-8,9 м

Томна,	Объем, м3, при длине, м
см	8,0	8,1	8,2	8,25	8,3	8,4	8,5	8,6	8,7	8,75	8,8	8,9
3	0,018	0,018	0,018	0,018	0,018	0,019	0,019	0,020	0,020	0,020	0,020	0,021
4	0,026	0,026	0,026	0,026	0,027	0,027	0,028	№	0,029	0,029	0,030	0,031
5	0,036	0,037	0,037	0,037	0,038	0,039	0,039	0,040	0,040	0,041	0,041	0,042
6	0,047	0,047	0,048	0,048	0,049	0,050	0,051	0,052	0,053	0,053	0,054	0,055
7	0,058	0,060	0,061	0,062	0,062	0,063	0,064	0,065	0,067	0,068	0,068	0,069
8	0,071	0,073	0,074	0,075	0,076	0,077	0,078	0,079	0,080	0,080	0,081	0,083
9	0,084	0,086	0,087	0,088	0,089	0,090	0,092	0,094	0,095	0,096	0,097	0,098
10	0,100	0,102	0,104	0,105	0,106	0,108	0,110	0,113	0,115	0,116	0,118	0,120
И	0,120	0,123	0,125	0,126	0,127	0,129	0,130	0,132	0,134	0,135	0,136	0,138
12	0,138	0,140	0,143	0,144	0,146	0,148	0,150	0,154	0,157	0,158	0,160	0,163
13	0,158	0,161	0,164	0,165	0,167	0,170	0,173	0,177	0,180	0,181	0,183	0,186
14	0,179	0,182	0,185	0,187	0,190	0,192	0,195	0,198	0,200	0,200	0,200	0,210
16	0,220	0,230	0,230	0,230	0,240	0,240	0,240	0,250	0,250	0,250	0,260	0,260
18	0,280	0,280	0,290	0,290	0,290	0,300	0,300	0,300	0,310	0,310	0,310	0,320
20	0,33	0,34	0,34	0,35	0,35	0,36	0,36	0,37	0,37	0,38	0,38	0,39
22	0,40	0,40	0,41	0,41	0,42	0,42	0,43	0,43	0,44	0,44	0,45	0,45
24	0,47	0,47	0,48	0,48	0,49	0,49	0,50	0,51	0,52	0,52	0,53	0,54
26	0,54	0,55	0,56	0,56	0,57	0,57	0,58	0,59	0,60	0,61	0,61	0,62
28	0,63	0,64	0,65	0,65	»,бб	0,66	0,67	0,68	0,69	0,70	0,70	0,71
30	0,72	0,73	0,74	0,75	0,76	0,77	0,78	0,79	0,80	0,80	0,81	0,82
32	0,82	0,83	0,84	0,85	0,86	0,87	0,88	0,89	0,90	0,91	0,92	0,93
34	0,92	0,93	0,94	0,95	0,95	0,96	0,98	0,99	1,01	1,02	1,03	1,04
36	1,02	1,04	1,06	1,07	1,08	1,09	1,10	1,12	1,13	1,14	1,15	U6
38	из	1,15	1,17	1,18	U9	1,20	1,22	1,24	1,25	1,26	1,27	1,29

SZ.-SOZ.Z X30J f-T

8,0-8,!) м

IIJI 1_ЦЦ||Ц||Щ_1ЩЛР1Ц]_1ЦМЩДЦ^—Д|Ч—|ГИГТ|1И111И1111Т ГЯМ|ДЧПГ»аГ11Т1——~1 Г 1Т

Объем, м3, при длине, м

СМ	8,0	8,1	8,2	8,25	8,3	8,4	8,5	8,6	8,7	8,75	8,8	8,9
40	1,25	1,27	1,29	1,30	1,31	1,33	1,35	1,37	1,39	1,40	1,41	1,43
42	1,38	1,40	1,42	1,43	1,44	1,46	1,48	1,50	1,52	1,53	1,54	1,56
44	1,51	1,53	1,55	1,56	1,57	1,59	1,62	1,64	1,66	1,67	1,69	1,71
46	1,65	1,67	1,70	1,71	1,72	1,75	1,77	1,80	1,82	1,83	1,85	1,87
48	1,80	1,83	1,85	1,87	1,88	1,91	1,93	1,96	1,99	2,00	2,01	2,04
50	1,95	1,98	2,01	2,03	2,04	2,07	2,10	2,13	2,17	2,18	2,20	2,23
52	2,12	2,15	2,18	2,20	2,21	2,25	2,28	2,31	2,34	2,36	2,38	2,41
54	2,29	2,32	2,35	2,37	2,39	2,42	2,46	2,49	2,53	2,54	2,56	2,59
56	2,46	2,50	2,54	2,55	2,57	2,61	2,64	2,68	2,71	2,73	2,75	2,79
58	2,63	2,67	2,71	2,73	2,75	2,79	2,83	2,87	2,91	2,93	2,95	2,99
60	2,81	2,85	2,89	2,91	2,94	2,98	3,02	3,06	3,10	3,12	3,15	3,19
62	2,99	3,04	3,08	3,10	3,13	3,17	3,21	3,26	3,30	3,32	3,34	3,39
м	3,17	3,22	3,27	3,29	3,31	3,35	3,40	3,44	3,49	3,51	3,53	3,58
66	3,38	3,43	3,48	3,50	3,53	3,57	3,62	3,66	3,71	3,73	3,76	3,81
68	3,59	3,64	3,69	3,72	3,75	3,79	3,84	3,89	3,94	3,97	3,99	4,04
70	3,80	3,85	3,92	3,95	3,97	4,02	4,07	4,12	4,18	4,21	4,23	4,28
72	■1,02	4,08	4,14	4,17	4,20	4,25	4,31	4,37	4,42	4,45	4,48	4,53
74	4,25	4,31	4,38	4,41	4,44	4,50	4,55	4,61	4,67	4,70	4,73	4,79
76	4,48	4,55	4,62	4,65	4,68	4,77	4,80	4,86	4,92	4,96	4,99	5,05
78	4,72	4,79	4,87	4,90	4,94	5,00	5,06	5,12	5,19	5,22	5,25	5,32
80	4,95	5,03	5,12	5,15	5,18	5,25	5,32	5,39	5,46	5,49	5,53	5,60
82	5,22	5,30	5,38	5,41	5,45	5,52	5,59	5,66	5,73	5,77	5,81	5,88
84	5,47	5,55	5,64	5,68	5,72	5,79	5,86	5,94	6,02	6,06	6,10	6,17
86	5,72	5,81	5,91	5,95	6,00	6.07	6,15	6,23	6,30	6,34	6,39	6,46
88	6,00	6,09	6,19	6,23	6,28	6,36	6,44	6,52	6,60	6,65	6,69	6,78

ГОСТ 2708-7S С. 25

Толщина, см	Объем, м3, при длине, м
8,0	8,1	8,2	8,25	8,3	8,4	8,5	8,6	8,7	8,75	8,8	8)9
90	6,2?	6,37	6,47	6,52	6,57	6,65	6,73	6,82	6,90	6,95	6,99	7,08
92	6,55	6,65	6,75	6,82	6,86	6,95	7,04	7,13	7,22	7,26	7,31	7,40
94	6,83	6,93	7,03	7,08	7,13	7,23	7,33	7,43	7,53	7,58	7,63	7,73
96	7,12	7,23	7,33	7,38	7,43	7,53	7,63	7,74	7,85	7,91	7,96	8,07
98	7,44	7,55	7,66	7,72	7,77	7,88	7,98	8,09	8,19	8,24	8,30	8,41
100	7,73	7,84	7,95	8,01	8,06	8,18	8,30	8,42	8,53	8,58	8,64	8,75
102	8,04	8,16	8,28	8,34	8,40	8,52	8,64	8,76	8,87	8,93	8,99	9,П
104	8,36	8,48	8,61	8,67	8,73	8,86	8,99	9,11	9,22	9,28	9,34	9,46
106	8,72	8,84	8,96	9,03	9,09	9,22	9,34	9,46	9,58	9,64	9,71	9,84
108	9,05	9,18	9,32	9,39	9,46	9,57	9,69	9,82	9,94	10,00	10,07	10,20
ПО	9,38	9,52	9,66	9,73	9,80	9,93	10,06	10,19	10,31	10,38	10,45	10,59
112	9,73	9,87	10,01	10,08	10,15	10,29	10,43	10,56	10,69	10,76	10,83	10,98
114	10,07	10,21	10,35	10,42	10,50	10,65	10,80	10,94	11,08	11,15	11,23	11,38
116	10,44	10,59	10,74	10,82	10,89	11,04	11,18	11,33	11,47	11,54	11,62	11,77
118	10,79	10,95	11,11	11,19	11,27	11,43	11,58	11,72	11,87	11,94	12,02	12,18
120	11,18	11,34	11,50	11,58	н,бб	11,82	11,97	12,12	12,27	12,35	12,44	12,60

1

N

Расчет объема бревна вручную

Методика определения объема бревна подробно прописана в двух документах, принятых еще в Советском Союзе – ГОСТ 2292-88и ГОСТ 2708-75. С тех пор никаких изменений в этой технологии не произошло, поэтому все рекомендации, изложенные в ГОСТах актуальны и сегодня. Вот основные положения, касающиеся как измерения отдельного бревна, так и определение объема складированных бревен:

• диаметр определяют по верхнему (тонкому) краю бревна помощью механических мерных вилок (аналог штангенциркуля);
• диаметр верхней части бревна измеряют дважды, с отклонением в 90 градусов, если значения отличаются, то их усредняют;
• при определении диаметра бревна не учитывают толщину коры;
• диаметр округляют до половины сантиметра;
• объем бревен для строительства домов определяют умножением среднего объема бревна на количество бревен в штабеле;
• измерение объема бревен путем перемножения высоты, ширины и длины штабеля недопустимо.

После определения диаметра и длины бревна, его объем вычисляют по формуле . К примеру, объем бревна длиной 10 метров и диаметром 15 сантиметров составляет 0,176 м³. Следовательно, в одном кубометре будет 5,5 бревен.

Определение объема бревна с помощью компьютерной мерной вилки

Компьютерная мерная вилка определяет объем каждого бревна с помощью измерения диаметра и ввода длины. Использование этого инструмента позволяет избежать утомительной работы с таблицами и многочисленных вычислений. После определения толщины и ввода длины бревна вилка самостоятельно определяет его объем и отображает данные на дисплее. Из-за высокой стоимости этот инструмент применяют лишь на лесоперерабатывающих предприятиях.

Для многих строителей знакома тема расчета количества бревен в кубе. Но для неподготовленного человека это может показаться не только очень далеким, но и непонятным. И очень часто возникают разногласия между самими строителями, а также между строителями и заказчиком о том, сколько бревен в кубе должно быть.

Для того, чтобы разобраться с этой проблемой, обычно используют математический метод, который в несколько минут может дать четкий ответ о том, сколько нужно бревен для определенного количества кубометров.

Как правило, в строительстве деревянных зданий используются оцилиндрованные бревна. Но этот материал может отличаться по размеру, то есть по длине и диаметру. За единицу измерения принято брать сантиметры. В одном кубометре находится один миллион сантиметров. Таким образом, вначале нужно определиться с размерами бревен.

Для того, чтобы измерить размер бревен, потребуется обычная сантиметровая рулетка. Все бревна, как правило, изначально должны быть одного размера, а в дальнейшем, в зависимости от проекта, они распиливаются на необходимые элементы.

Так, измерив с помощью рулетки размер бревна, мы получаем значения длины и диаметра в сантиметрах. Для примера, попробуем высчитать, сколько нужно бревен для одного кубометра, если бревна имеют длину шесть метров, а их диаметр восемнадцать сантиметров.

С этим читают

Работа с готовыми расчетами кубатуры

Конечно, здесь приведены не все типоразмеры, но для примера видно, что с большой точностью произведены вычисления кубатуры различных бревен. В практике измеряют толщину (диаметр), как указано в ГОСТе, затем длину и по таблице находят кубатуру. Поскольку окружность среза бревна не идеальна по форме, проводят перпендикулярно 2 измерения диаметра и находят среднее его значение. Именно это значение и нужно искать в строке.

Рисунок 2. При помощи мерной вилки можно измерить диаметр и расчитать кубатуру дерева.

Пример. 6-метровое бревно в верхнем срезе имеет 2 размера диаметра (30 и 34 см без учета коры), измеренных перпендикулярно. Находим среднее значение диаметра среза 32 см. Длина бревна – 6 м. Из таблицы находим, что на пересечении строки со значением 32 см и столбца 6 м имеется значение объема в 0,59 м³. Если бревно оцилиндрованное, то достаточно всего одного замера диаметра. Погрешность результатов составляет 2-4%, что является приемлемым для большинства практических расчетов.

При заготовке леса для дома каждое бревно можно измерить, но времени и сил на это не всегда хватает. Здесь применяют промышленный способ подсчета кубатуры. Лес сортируют по длине, а затем по равным верхним диаметрам. Производят измерение в каждой группе одного изделия.

И только после укладки в штабеля или машину производят подсчет количества и вычисляют общую кубатуру простым умножением числа бревен на объем одного из них.

Схема определения диаметра верхнего торца.

В лесной промышленности для таксации (определение товарного запаса стоящего леса), помимо простых инструментов, существуют специальные электронные приборы для измерения и расчета параметров деревьев на корню.

Masser 2000 – компьютеризированная измерительная вилка, позволяющая не только точно измерить контрольный диаметр стоящего дерева на высоте 1,3 м, но и сразу определить кубатуру с учетом вида, высоты и кроны дерева. Затем устройство выводит всю собранную информацию на компьютер (рис. 2).

Как составить таблицу-кубатурник самостоятельно

Для составления индивидуального кубатурника под собственные нужды последовательность ваших действий должна быть следующей:

1. Первый шаг – установить требуемые параметры пиломатериалов. Как правило, это длина в метрах и сечение в миллиметрах. «Вес» и «Влажность» для индивидуального строительства можно не использовать, так как эти параметры нужны только при больших объемах перевозок. Для одного или нескольких размеров, например, для бруса размеров 100 мм х 100 мм и 150 мм х 150 мм длиной 4–6 метров пользуются только этими размерами. Также в самодельный кубатурник следует добавить информацию о количестве пиломатериалов в 1 м² и в 1 м³.
2. Расчеты проводятся по формулам: V = A х B х C или V = S × L. Обозначения в формулах были расшифрованы выше.
3. Вся эта информация оформляется в таблицу.

Для большего понимания процесса рассмотрим пример составления таблицы для бруска небольшого сечения – 50 х 50 мм, 50 х 80 мм и 60 х 60 мм при длине бруска 3, 4 и 6 метров:

Сначала нужно рассчитать все площади сечений брусков – для каждого размера:

1. S1 = 0,05 х 0,05 = 0,0025 м²
2. S2 = 0,05 х 0,08 = 0,0040 м²;
3. S3 = 0,06 х 0,06 = 0,0036 м².

Данные для составления кубатурника

Далее рассчитываются объемы для отдельно взятого метража (3, 4 и 6 метров). Для бруска 50 х 50 мм получится:

1. V = 0,0025 х 3 = 0,0075;
2. V = 0,0040 х 4 = 0,0016;
3. V = 0,0036 х 6 = 0,0216.

Такие же расчеты проводятся и для остальных сечений бруска. Рассчитать, сколько брусков уместится в 1 м3, так же просто: 1 / 0,0075 = 133,33 единицы.

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКанатные дороги, фуникулерыКладбищаАрхивыАттракционыЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетов

Приложение А (рекомендуемое). Требования к средствам измерений круглых лесоматериалов

Приложение А (рекомендуемое)

Таблица А.1

	Метрологические характеристики	Нормативный документ
Наименование и назначение	Предел измерений	Допускаемая погрешность
Средства измерений диаметров круглых лесоматериалов
Рулетка измерительная металлическая со шкалой 0-2 м 3-го класса точности с лентой из нержавеющей стали или с лентой из углеродистой стали с защитным антикоррозионным покрытием (в условном обозначении рулетки Н или У соответственно):			ГОСТ 7502,
Р2Н3К, Р2Н3Д, Р2Н3П, Р2У3К, Р2У3Д, Р2У3П	0-2 м	Для 3-го класса точности ±0,6 мм
Линейка измерительная металлическая 0-500 мм с одной или двумя шкалами	0-500 мм	±0,15 мм	ГОСТ 427,
Лесная скоба 0-50 см	0-50 см	±2,0 мм	,
Измерительная лесная вилка 0-75 см	0-20 см	±2,0 мм
	0-40 см	±4,0 мм
	0-60 см	±6,0 мм
	0-75 см	±7,5 мм
Средства измерений длины круглых лесоматериалов
Рулетка измерительная металлическая со шкалой 0-10 м 3-го класса точности с лентой из нержавеющей стали или с лентой из углеродистой стали с защитным антикоррозионным покрытием (в условном обозначении рулетки Н или У соответственно):			ГОСТ 7502,
Р10Н3К, Р10Н3Д, Р10Н3П, Р10У3К, Р10У3Д, Р10У3П	0-10 м	Для 3-го класса точности ±2,2 мм
Средства измерений параметров штабелей круглых лесоматериалов
Рулетка измерительная металлическая со шкалой 0-10 м 3-го класса точности с лентой из нержавеющей стали или с лентой из углеродистой стали с защитным антикоррозионным покрытием (в условном обозначении рулетки Н или У соответственно):			ГОСТ 7502,
Р10Н3К, Р10Н3Д, Р10Н3П, Р10У3К, Р10У3Д, Р10У3П	0-10 м	Для 3-го класса точности ±2,2 мм
Примечания
1 Применяемые средства измерений должны иметь действующее поверительное клеймо (свидетельство о поверке) и должны быть пригодны к применению.
2 Типы применяемых средств измерений иностранного производства должны быть утверждены Госстандартом России в соответствии с и внесены в Государственный реестр средств измерений. Их метрологические характеристики должны быть не хуже указанных в настоящей таблице.
3 При измерении длины круглых лесоматериалов допускается использование средств измерений с допускаемой погрешностью, не превышающей ±5 мм.

Расчет кубатуры круглого леса. Таблица №1

Для бревен диаметром от 10 до 50 см, и длиной от 4 до 8,5 метров.

Диаметр/Длина	4м	4,5м	5м	5,5м	6м	6,5м	7м	7,5м	8м	8.5м
10 см	0,04	0,04	0,06	0,07	0,07	0,08	0,08	0,09	0,10	0,11
11 см	0,05	0,05	0,07	0,08	0,08	0,09	0,10	0,11	0,12	0,13
12 см	0,05	0,06	0,08	0,09	0,09	0,10	0,11	0,13	0,14	0,15
13 см	0,06	0,07	0,09	0,10	0,11	0,12	0,13	0,15	0,16	0,17
14 см	0,07	0,08	0,10	0,11	0,12	0,14	0,14	0,17	0,18	0,20
15 см	0,08	0,10	0,11	0,12	0,14	0,15	0,16	0,19	0,20	0,22
16 см	0,10	0,11	0,12	0,14	0,16	0,17	0,19	0,21	0,23	0,25
17 см	0,11	0,12	0,14	0,16	0,18	0,19	0,21	0,23	0,25	0,27
18 см	0,12	0,14	0,16	0,18	0,19	0,21	0,23	0,26	0,28	0,30
19 см	0,13	0,15	0,17	0,19	0,22	0,24	0,26	0,28	0,31	0,33
20 см	0,15	0,17	0,19	0,22	0,24	0,26	0,28	0,31	0,34	0,36
21 см	0,16	0,19	0,21	0,23	0,26	0,28	0,31	0,34	0,37	0,40
22 см	0,18	0,20	0,23	0,25	0,28	0,31	0,34	0,37	0,40	0,43
23 см	0,20	0,22	0,25	0,27	0,31	0,34	0,37	0,40	0,44	0,47
24 см	0,21	0,24	0,27	0,30	0,33	0,36	0,40	0,44	0,47	0,51
25 см	0,23	0,26	0,30	0,33	0,36	0,40	0,43	0,47	0,51	0,55
26 см	0,25	0,28	0,32	0,36	0,39	0,43	0,47	0,51	0,55	0,59
27 см	0,27	0,31	0,35	0,38	0,42	0,46	0,50	0,55	0,59	0,63
28 см	0,29	0,33	0,37	0,41	0,45	0,49	0,54	0,59	0,63	0,68
29 см	0,31	0,36	0,40	0,44	0,49	0,53	0,58	0,63	0,68	0,73
30 см	0,34	0,38	0,43	0,47	0,52	0,57	0,62	0,67	0,72	0,78
31 см	0,36	0,41	0,45	0,51	0,56	0,61	0,66	0,71	0,77	0,83
32 см	0,38	0,43	0,48	0,54	0,59	0,65	0,71	0,76	0,82	0,88
33 см	0,41	0,46	0,51	0,57	0,63	0,68	0,75	0,81	0,87	0,94
34 см	0,43	0,49	0,54	0,60	0,66	0,72	0,79	0,85	0,92	0,99
35 см	0,46	0,52	0,57	0,64	0,70	0,77	0,84	0,91	0,98	1,05
36 см	0,48	0,54	0,61	0,67	0,74	0,81	0,88	0,96	1,03	1,11
37 см	0,51	0,57	0,64	0,71	0,78	0,85	0,93	1,01	1,08	1,16
38 см	0,53	0,60	0,67	0,75	0,82	0,90	0,98	1,06	1,14	1,22
39 см	0,56	0,63	0,71	0,78	0,86	0,94	1,03	1,11	1,20	1,29
40 см	0,59	0,66	0,74	0,82	0,91	0,99	1,08	1,16	1,26	1,35
41 см	0,62	0,70	0,78	0,87	0,95	1,04	1,13	1,22	1,32	1,41
42 см	0,64	0,73	0,82	0,91	1,00	1,09	1,19	1,28	1,38	1,48
43 см	0,68	0,77	0,86	0,95	1,05	1,14	1,24	1,34	1,45	1,55
44 см	0,71	0,80	0,90	1,00	1,09	1,20	1,30	1,41	1,51	1,62
45 см	0,74	0,84	0,94	1,04	1,15	1,25	1,36	1,47	1,58	1,70
46 см	0,77	0,88	0,98	1,09	1,20	1,30	1,42	1,54	1,65	1,78
47 см	0,81	0,92	1,03	1,13	1,25	1,36	1,48	1,61	1,73	1,86
48 см	0,84	0,96	1,07	1,18	1,30	1,42	1,54	1,67	1,80	1,94
49 см	0,88	1,00	1,11	1,23	1,36	1,48	1,61	1,75	1,88	2,02
50 см	0,92	1,04	1,16	1,28	1,41	1,54	1,68	1,82	1,96	2,11

Табличный метод измерения леса

Приведенная таблица кубатуры леса универсальна. В этом ее преимущество и недостаток одновременно при использовании в оценке леса на корню. Деревья похожи друг на друга, но их стволы различаются по форме у разных видов (например, дуб, сосна и ель). Кроме этих различий, существуют географические и региональные разновидности. Формы стволов деревьев одного вида различаются на разных территориях.

Схема сбега бревна.

Для таксации составляются территориальные таблицы, учитывающие особенности произрастающего на этих территориях леса. Для этого производят выборочную (модельную) рубку деревьев каждого вида, имеющих средние показатели. Затем их измеряют и на основании коэффициентов соотношения толщины и объема составляют специальные карточки, сводя данные в таблицы. В результате с максимальной точностью и с минимумом усилий определяют общие и товарные запасы леса на корню. Это так называемые видовые числа, или коэффициенты по разным видам деревьев.

Для приближенных вычислений или при отсутствии таких региональных расчетов используют, например, всеобщие видовые числа М. Е. Ткаченко. Они представляют собой отношение объемов дерева к условному цилиндру (высотой с дерево) диаметром на высоте 1,3 м. В результате получаем приближенный объем по диаметру на высоте груди человека (1,3 м) и высоте ствола. Такие коэффициенты приведены далее.

Табл. 2. Всеобщие видовые числа для вычисления кубатуры (по Ткаченко М.Е.)

Высота дерева,м	Видовые значения при коэффициенте профиля ствола, (f)
0,55	0,60	0,65	0,70	0,75	0,80
12	0,405	0,438	0,471	0,509	0,550	0,592
14	0,396	0,429	0,463	0,503	0,544	0,587
16	0,389	0,422	0,457	0,498	0,540	0,584
18	0,383	0,417	0,454	0,494	0,537	0,581
20	0,379	0,413	0,450	0,491	0,534	0,579
22	0,374	0,409	0,447	0,488	0,531	0,576
24	0,371	0,406	0,444	0,485	0,529	0,575
26	0,367	0,403	0,441	0,483	0,527	0,574
28	0,364	0,401	0,439	0,481	0,526	0,573
30	0,361	0,399	0,437	0,480	0,525	0,572

Используется видовое число на практике следующим образом. На высоте 1,3 м измеряется толщина ствола и вычисляется площадь круга. Высотомером определяют высоту. Затем перемножают площадь сечения на высоту, получая объем условного цилиндра. Этот результат умножают на видовое число, которое корректирует кубатуру условного цилиндра. Различные виды деревьев имеют разные типы стволов и отличия в типовых параметрах, что отражено в коэффициенте профиля.

4 Измерение длины и диаметра бревен

4.1 Измерение длины бревна

При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с приложением А.      Длину прямых бревен измеряют как наименьшее расстояние (м) между двумя параллельными плоскостями, пересекающими полное поперечное сечение бревна у каждого торца перпендикулярно к его продольной оси (рисунок 1).

Рисунок 1

     Длину бревна с кривизной измеряют таким же образом, как и длину прямого бревна (рисунок 2).

Рисунок 2

Рисунок 2 — Бревно с кривизной

     Значение измеренной длины бревна уменьшают на величину припуска и допускаемое отклонение, установленные в ГОСТ 9462 и ГОСТ 9463, но не более чем на 0,1 м, и округляют до ближайшего меньшего номинального значения.      Длину бревна следует фиксировать в метрах с точностью до второго знака после запятой.      (Измененная редакция, Изм. N 1).

4.2 Измерение диаметра бревна

4.2.1 При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с приложением А.      Диаметр бревна измеряют в долях сантиметра по длине перпендикуляра между двумя параллельными прямыми, касающимися боковой поверхности бревна с противоположных сторон. Перпендикуляр, по которому проводят измерение диаметра, должен располагаться под прямым углом к продольной оси бревна.       Если измеряемый диаметр бревна не превышает 20 см, то проводят одно измерение, располагая измерительный инструмент в направлении, обеспечивающем измерение среднего диаметра в измеряемом сечении. Для бревен, которые по визуальной оценке признают овальными, проводят два измерения диаметра, одно перпендикулярно к другому, и вычисляют среднеарифметическое значение.      Если измеряемый диаметр бревна превышает 20 см, а число таких бревен в партии менее 100 шт., то проводят два измерения диаметра, одно перпендикулярно к другому, и вычисляют среднеарифметическое значение.      Для определения объема бревна измеряют:      — верхний диаметр ;      — нижний диаметр ;      — срединный диаметр (диаметр на середине длины бревна) . При этом измерения проводят без коры.

4.2.2 Измерение верхнего и нижнего диаметров деловых сортиментов круглых лесоматериалов проводят непосредственно на торцах без учета коры. У дров диаметр бревен в любом сечении измеряют с корой. При измерении размеров бревен автоматизированными средствами их диаметр определяют с корой с последующим исключением толщины коры в соответствии с разделом 6.      Результаты измерения верхнего и нижнего диаметров записывают в сантиметрах, округляя до целого числа. Целое число увеличивают на единицу, если дробная часть результата равна или превышает 0,5 см; целое число не изменяют, если дробная часть менее 0,5 см. Значения диаметров допускается округлять до четного числа. В этом случае доли четного числа отбрасывают, а целое нечетное число и доли более нечетного числа округляют до большего четного числа.

4.2.1, 4.2.2 (Измененная редакция, Изм. N 1).

4.2.3 Срединный диаметр измеряют без коры на половине длины бревна. Измеряют длину бревна. Находят половину этого значения и округляют его до ближайшего целого числа. Откладывают на измеряемом бревне от верхнего отреза расстояние и делают отметку мелом на бревне. Затем откладывают расстояние от нижнего отреза и делают другую отметку. Измерение проводят на половине расстояния между двумя отметками.      Результат измерения срединного диаметра округляют до целого числа.

4.2.4 Пороки древесины и механические повреждения не должны оказывать влияния на результаты измерения диаметра. Если в точке по длине бревна, где необходимо измерить диаметр, имеется очевидное нарушение формы, которое может исказить результат измерения, проводят два измерения, равноудаленных от этой точки, или изменяют направление измерения диаметра.
