Оглавление
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Общие положения
5 Общие данные по рабочим чертежам
6 Планы автомобильных дорог
7 Продольные профили автомобильных дорог
8 Продольные профили водоотводных и нагорных канав

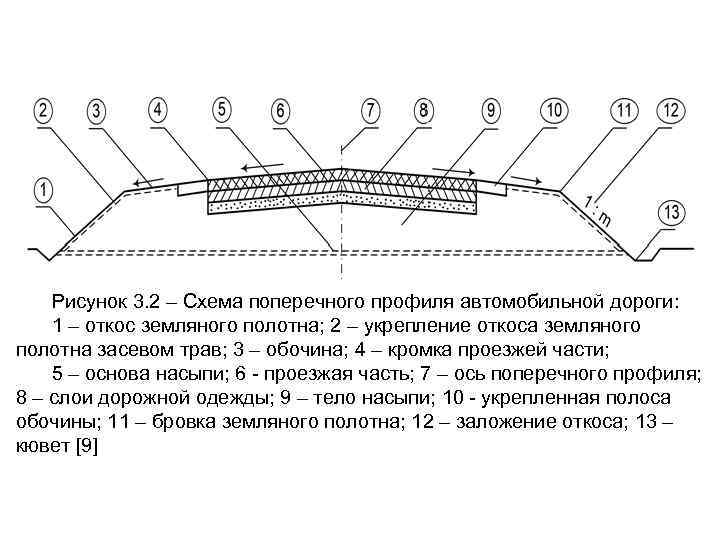

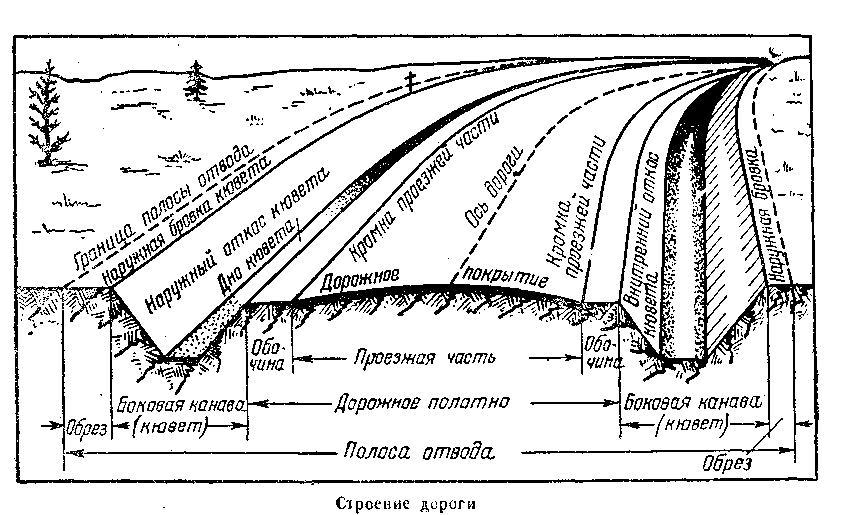

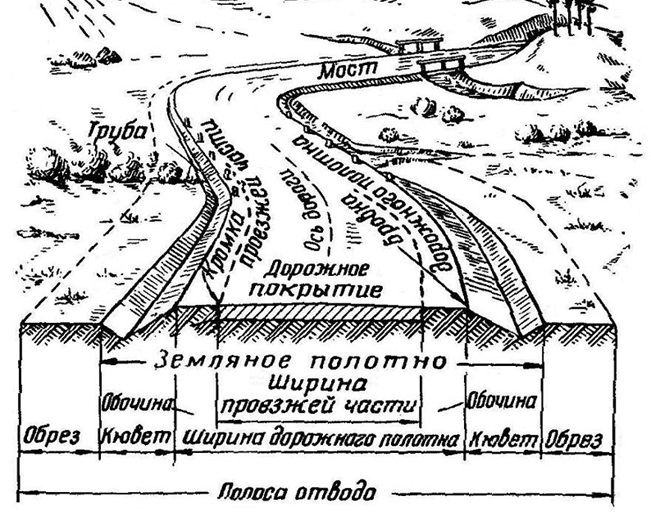

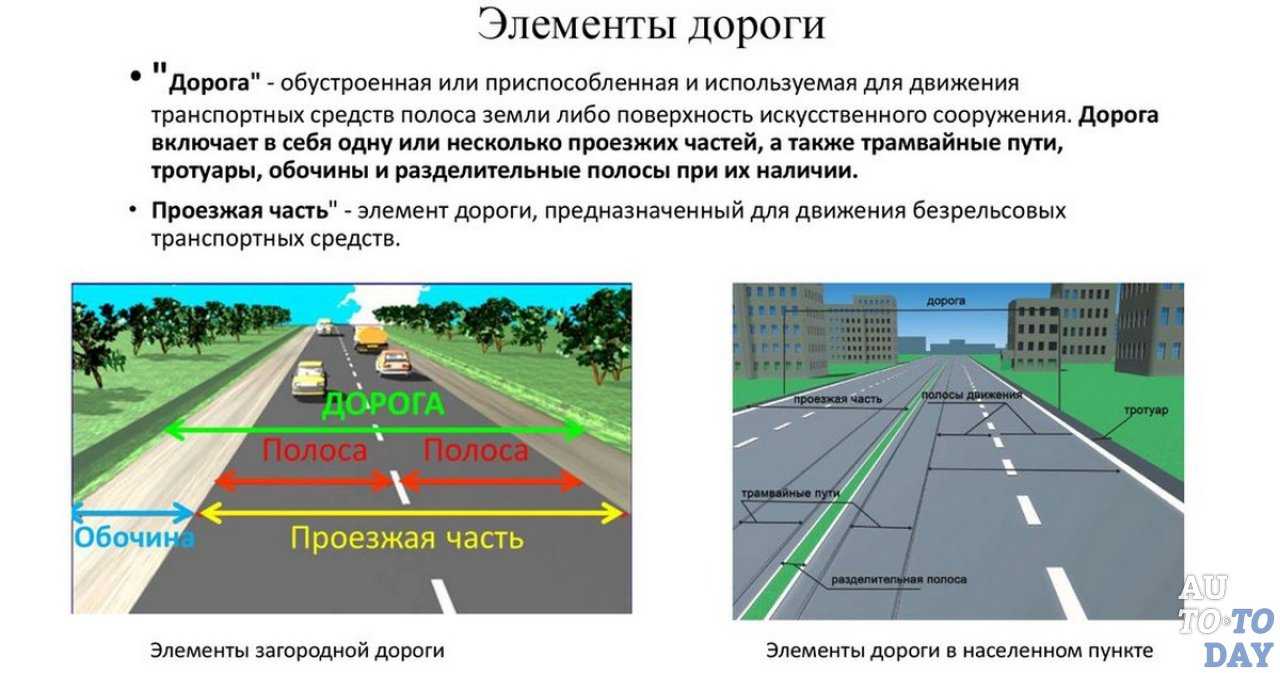

9 Поперечные профили автомобильных дорог
10 Схема расположения технических средств организации дорожного движения
11 Эскизные чертежи общих видов нетиповых изделий и устройств
12 Спецификация оборудования, изделий и материалов
Приложение А (справочное) Примеры оформления плана автомобильных дорог на застроенной территории
Приложение Б (справочное) Пример заполнения ведомости автомобильных дорог, подъездов и проездов
Приложение В (справочное) Пример заполнения ведомости углов поворота, прямых и кривых
Приложение Г (справочное) Пример оформления плана автомобильной дороги на незастроенной территории
Приложение Д (справочное) Пример оформления совмещенного чертежа плана и продольного профиля автомобильной дороги на незастроенной территории
Приложение Е (справочное) Пример оформления продольного профиля автомобильной дороги на незастроенной территории
Приложение Ж (справочное) Пример оформления продольного профиля водоотводной канавы
Приложение И (справочное) Пример оформления поперечного профиля земляного полотна автомобильной дороги на застроенной территории
Приложение К (справочное) Пример оформления поперечного профиля автомобильной дороги на застроенной территории
Приложение Л (справочное) Примеры оформления поперечного профиля земляного полотна автомобильной дороги на незастроенной территории
Приложение М (справочное) Пример оформления поперечного профиля конструкции земляного полотна и дорожной одежды автомобильной дороги с нежестким покрытием
Приложение Н (справочное) Пример оформления узла элементов конструкции земляного полотна и дорожной одежды автомобильной дороги
Приложение П (справочное) Пример оформления схемы расположения технических средств организации дорожного движения на автомобильной дороге
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты: ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.306-68 Единая система конструкторской документации. Обозначение графических материалов и правила их нанесения на чертежах
ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения
ГОСТ 21.101-97 Система проектной документации для строительства. Основные требования к проектной и рабочей документации
ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования. изделий и материалов
ГОСТ 21.114-2013 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий
ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические обозначения элементов зданий, сооружений и конструкций
ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.207-2013 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.508-93 Система проектной документации для строительства Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражцанских объектов
ГОСТ 21.704-2011 Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации.
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
* На территории Российской Федерации действует ГОСТ Р 21 1101 -2013
Издание официальное
5 Общие данные по рабочим чертежам
5.1 Общие данные по рабочим чертежам марки АД выполняют по ГОСТ 21.101. В состав общих данных по рабочим чертежам автомобильных дорог в дополнение к сведениям, предусмотренным ГОСТ 21.101, включают, при необходимости, ведомость зданий и сооружений, выполняемую по форме 1. Графы ведомости заполняют в соответствии с их наименованиями.
|
Форма 1 — Ведомость зданий и сооружений |
||||||||||||||||||||||||
|
5.2 Ведомость спецификаций, предусмотренную ГОСТ 21.101. в составе общих данных по рабочим чертежам марки АД не выполняют.
5.3 В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.101. приводят:
— сведения о принятой при топографической съёмке системе высот и системе координат;
— обозначение, отметку и местоположение исходного репера.
