Сушка древесины: виды и технология

Вакуумная

Вакуумная сушка древесины предполагает использование камеры, в которой образуется вакуум. Этот универсальный способ подходит для любого вида пиломатериалов и древесины. Он объединяет старые технологии и совмещает с современными. Процесс отличает высокое качество и оперативность. На сушку бревна диаметром 250 мм или на брус сечением 150х150 уходит 17-20 часов.

Сушка в вакууме проходит равномерно и не приводит к растрескиванию дерева. Кроме того, она удаляет смолу. Вакуумные сушильные камеры легки в использовании и пожаробезопасны. Но при этом они не пользуются спросом, так как стоят дорого и тратят много энергии. Это повышает затраты на производство и на готовые пиломатериалы.

Купить сушильную камеру или построить своими руками?

Купить сушильную камеру для древесины или построить самостоятельно зависит от целей и конечно навыков. Если делать для себя и для небольших объемов, то можно соорудить сушилку и самостоятельно. Но если речь о промышленных масштабах и серьезном производстве, то здесь я категорически против самодеятельности. Лучше купить и не мучаться.

Пожар на сушильной камере

3 000 000 руб. – это цена, которую заплатил владелец производства, где я работал за свою безалаберность и желание подзаработать. А дело было так. В 2004г. устроился я на небольшое производство на окраине Москвы, помимо выпуска различных изделий для садоводов (я трудился на производстве беседок и скамеек) фирма пыталась оказывать услуги по сушке древесины сторонним организациям.

Сушилка для пиломатериалов мне показалась сразу какой-то странной, это потом я только узнал, что она была самодельной. Выгружал и загружал древесные материалы туда какой-то узбек, а обслуживанием особо никто не занимался. Вентиляторы использовались без реверса, но это полбеды. Некоторые части металлических элементов вообще не были заземлены. К тому же прибавить неправильное обслуживание – на калориферах полусантиметровый слой пыли. Про наличие правильной вентиляции я вообще молчу. Так вот в один из прекрасных дней приезжаю я на работу, а мое место работы горит, точнее не совсем оно, а сама сушильная камера и склад древесины рядом.

К несчастью сгорело не только часть собственного имущества компании, но и материал заказчика по сушке древесины. И то что находилось внутри, и то что хранилось снаружи. Помню приезжали какие-то люди непонятные выяснять отношения, видимо заказчик был не из простых. Я особо не вмешивался в эту историю чтобы лишний раз не нервировать шефа, ограничился только один раз фразой мол я же предупреждал и указывал на недостатки… но человек сам по своей сути непробиваемый и упрямый. Я так думаю даже этот случай его мало чему научил. Проработал я еще где-то месяц там и ушел.

Но ближе к делу. Вообще самостоятельно сушильную камеру сделать можно и даже не боясь, что она сгорит, если делать все правильно. Для этого нужно прочитать хотя бы книжку Пейч/Царев “Сушка древесины”, а еще лучше Кречетова. Ведь нюансов на самом деле нужно учесть множество. Даже хранение древесины обязывает соблюдать некоторые правила, которые изложены в СНиП 21-03-2003 «Склады лесных материалов».

Что нужно предусмотреть:

Материал стен.
Герметичность ворот.
Метод загрузки древесины.
Тип и расположение вентиляторов.
Теплоноситель и система увлажнения.
Датчики влажности и психрометр.

Это самое основное и это я еще не упомянул про автоматику, автоматика или полуавтоматика для сушильной камеры это вообще тема отдельной статьи, мы ее еще коснемся.

Очень частая ошибка у самоделкиных – это попадание капель воды при распрыскивании на датчик влажности. От этого в результате страдают показания этой самой влажности и идут неправильные данные на автоматику.

Еще стоит помнить о том, что приводные электродвигатели вентиляторов работают в среде повышенной температуры и влажности, а это требует особых требований к данным устройствам и иногда возникает проблема в плане их безаварийной работы.

Моя самодельная сушильная камера

У меня в мастерской для личных нужд имеется сушилка древесины на 4 куба. Цена ее совсем невысока, ведь делал и собирал я ее своими руками. Автоматикой я не заморачивался, сложный и недешевый это процесс, я просто раздробил приточно-вытяжную вентиляцию на 8 частей и слежу за влажностью с температурой, в зависимости от показателей открываю и закрываю их

На этапе проектирования очень важно предусмотреть геометрию камеры, мощность котла и вентиляторов, все эти составляющие зависят друг от друга. Советую площадь вентиляционных каналов в сумме делать меньше расчетной, чтобы не допустить случая, когда влажности в камере станет меньше требуемого значения

Схему и подробности конструкции своей самодельной сушильной камеры я давать не вижу смысла, т.к. и она не идеальна, делал я ее много лет назад, многое что можно доработать, но не хватает времени. Я к ней привык, знаю уже что и сколько нужно сушить, когда открыть когда закрыть вент каналы, поэтому мне и автоматика особо не нужна. Но для удобства процесса конечно с автоматикой лучше.

Хвойные породы деревьев летнего спила сушатся у меня где-то неделю, береза может и две просушиться.

Некоторые задаются вопросом а можно ли самостоятельно соорудить что-нибудь в кирпичных стенах уже имеющейся постройки. Конечно можно, зачем пропадать добру. Если есть постройка и не знаешь куда ее “присобачить” можно и в ней соорудить камеру конвективного типа по сушке древесины. Тем более стены из кирпича более долговечны, чем из металла.

Режимы просушивания

В зависимости от требований к качеству, сушка пиломатериалов в специальном аппарате осуществляется в разных режимах, которые отличаются друг от друга по температуре. Если это мини-камера, тогда в процессе температура медленно поднимается, а относительная влажность агента снижается.

Тот или иной режим выбирается с учетом следующих факторов:

толщины древесины;
ее породы;
качества;
конечной влажности;
конструкции камеры.

Существуют режимы высокотемпературного и низкотемпературного процесса. В низкотемпературных используется в качестве агента влажный воздух, изначальная температура менее 100 градусов. Есть три категории таких видов режимов:

мягкий — сушка производится без дефектов, сохраняются механические и физические свойства дерева, включая его цвет и прочность;
нормальный — сушка также выполняется без дефектов, прочность сохраняется практически полностью, цвет может незначительно меняться;
форсированный — сохраняется прочность на статический изгиб, растяжение и сжатие, но может снижаться прочность на скалывание и раскалывание с потемнением.

В высокотемпературных режимах происходит двухступенчатое изменение показателей агента, перейти на вторую ступень с первой можно только тогда, когда древесина достигает переходной влажности в 20 процентов.

Такие режимы назначаются в зависимости от породы и толщины дерева, и назначается для сушки материалов, применяемых при производстве несущих конструкций построек и тех изделий, где возможно применение темной древесины со сниженной прочностью.

https://youtube.com/watch?v=mH5-FSuW77c

Режимы сушки

В процессе проведения сушки печь может работать в низкотемпературном, нормальном или высокотемпературном режиме.

Низкотемпературный и нормальный режим

Обработка древесины низкотемпературным способом осуществляется при 45°. Это наиболее мягкий метод, он сохраняет все первоначальные свойства дерева до мельчайших нюансов и считается технологией высокого качества. В конце процесса влажность древесины составляет порядка 20%, то есть такую сушку можно считать предварительной.

Что касается нормального режима, то он протекает при температуре до 90°. После сушки материал не меняет форм и размеров, слегка снижается яркость цвета, прочность. Это наиболее распространенная технология, применяемая для различных пород древесины.

Режим высоких температур

В этом режиме сушка происходит за счет действия перегретого пара (температура более 100°) или горячего воздуха. Высокотемпературный процесс сушки уменьшает прочность дерева, придает более темный оттенок, поэтому материал используется для создания второстепенных строительных и мебельных узлов. При этом сушка перегретым паром будет более щадящей, чем с применением воздуха.

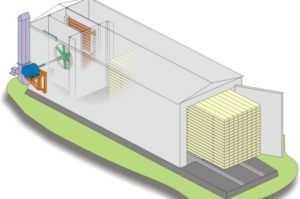

Конвекторные сушилки

Используют конвекторыне конструкции для сушки древесины различных пород и размера. Из-за простоты конструкции конвекторные камеры недороги в обслуживание, что говорит о надёжности. Поэтому для повышения рентабельности в 90-а случаях из ста приобретают именно их.

Принцип работы конвекторной сушилки

Нагрев происходит от газообразного носителя (агента сушки). Нагреваясь, сырье прослушивается. Агентом сушки может быть пар, топочный газ, воздух. Влажность, выделяемая из древесины, служит дополнительным увлажнением агента, излишки при помощи вентиляции вытягиваются в атмосферу.

Обмен воздуха в конвекторной сушилке не выше 2% от общего количества, поэтому экономичность электроэнергии ощутима.

Комплектация и оборудование конвекторной сушилки

Существует множество комплектации от различных производителей, но есть базовые варианты:

Оборудование для уже построенного или только строящегося ангара сушильной конструкции.
Полностью конструкция с оборудованием.

Корпус оборудования

Корпус полностью выполнен из металла, собирается на монолитно-столбчатый фундамент. Металл применяемый для изготовления — углеродистая сталь или алюминий с покрытием от коррозии. Снаружи и внутри ангар обшит листами алюминия. Отдельные элементы внутри конструкции ( дефлекаторы, фальшпотоки, усилители и т.д.) тоже делаются из алюминия. Утеплена камера минватой в виде плит.

Собирается конструкция с соблюдением ГОСТов и СНиПа. Варианты требующие дополнения и пристроек выполняются по дополнительно разработанной схеме Базовая сборка рассчитана на среднюю снеговую нагрузку.

Модели конвективных камер

Производят конвекционные сушильные камеры отечественные и зарубежные компании. Самые распространенные это Гелиос: АСКМ-7, АСКМ-10, АСКМ-15, АСКМ-25. Используют их для сушки любой породы древесины категории просыхания I, II, III и 0. По отзывам эти модели работают быстро, так как в механизме использованы немецкие вентиляторы. А установка и обслуживание у моделей АСКМ простое. Цена от 700 000 руб., в зависимости от размера и мощности.

Проблемы современных камер для сушки древесины

Работая на различных производствах я насмотрелся всякого. Даже с хорошими на первый взгляд заводскими сушильными камерами бывают проблемы. И протечки труб в результате коррозии, и постоянные издержки в связи с простойкой и неработой камеры по причине поломки и частого выхода из строя вентиляторов.

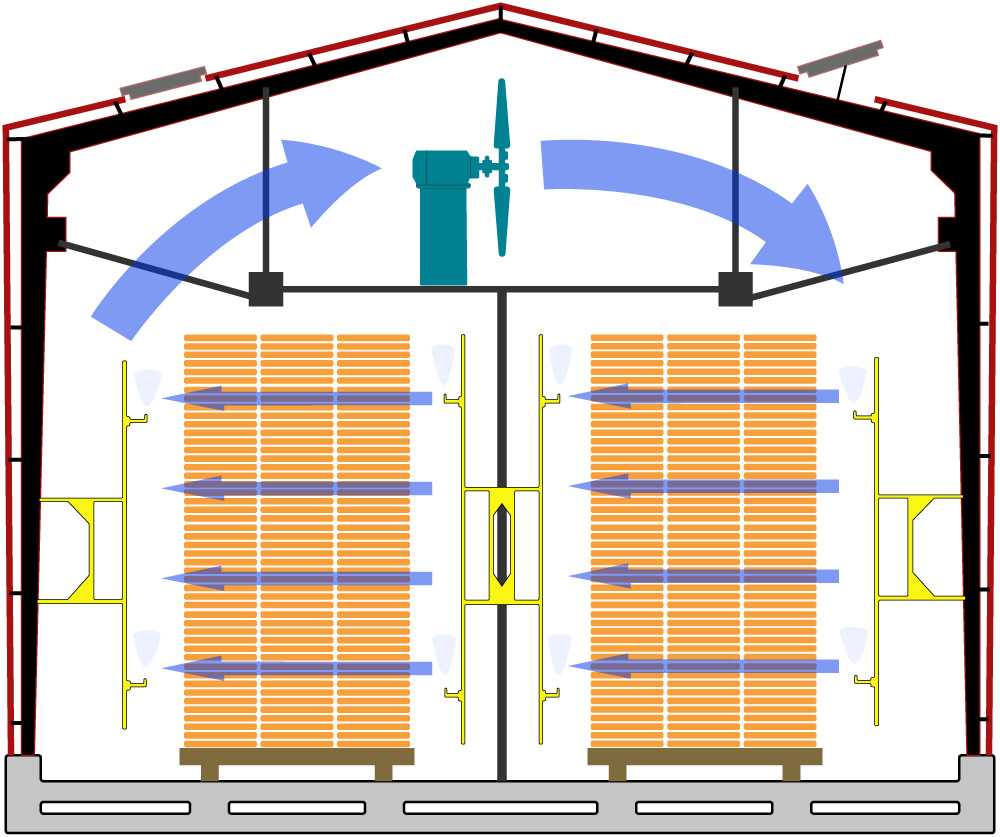

Но поговорим об аэродинамики. Проблема неравномерности просушки штабеля в тепловых сушильных камерах является одной из основных. В той или иной степени этой проблемой страдают почти все камеры. Причин тому множество. Два примера:

Прохождение сушильного агента между рядами штабеля может снижаться до такой степени, что мало будет чем отличаться от естественной вентиляции без обдува вентиляторами.
При однонаправленном обдуве в одном конце штабеля древесина будет недосушена, на другом пересушена.

Для борьбы со вторым случаем используют реверсивные вентиляторы. Но игра с их количеством и расположением не всегда приводит к достойному результату. Здесь в дело вступают точные расчеты и грамотное проектирование сушильной камеры, что выполнить могут далеко не все. На 100% решить проблему качества и равномерности просушки не удалось еще никому, да и вряд ли удастся. Принцип любого производителя – это максимально снизить процент брака и приблизиться к идеальным показателям насколько это возможно.

Вентиляторы в камере не должны быть выносными, ввиду длинного вала они чаще выходят из строя, требуют более тщательного обслуживания и обладают меньшим КПД. Влаготермозащита двигателя должна быть F (до 85 °С) либо класса Н (до 130 °С), и иметь реверс с КПД до 90%.

В стенах сушильной камеры должен использоваться частый шаг реек, чтобы исключить проседание минеральной ваты. А вентилируемые зазоры должны высушивать утеплитель при случайном попадании влаги.

Во избежании проблем, помимо соблюдения такого важного условия как равномерность продува поперек штабеля с обязательным реверсом, необходимо помнить о герметичности камеры, поддержании нужного температурно-влажностного режима, а также правильной укладке пиломатериала

Конденсационная

Конденсационная сушка древесины — самый популярный метод, который оптимально сочетает стоимость и качество. Древесина сохнет при низких температурах с использованием печи и холодильного оборудования. Удаление влаги происходит при помощи конденсата, что делает сушку равномерной и щадящей. Поэтому изделия получаются качественными и прочными без трещин и производственного брака.

Сушка при помощи конденсата потребляет мало энергии, что делает пиломатериалы доступными и недорогими. Бревна и брус получаются ровными и эстетически привлекательными без трещин и других дефектов. Однако использование такой сушка не рационально для мелких пиломатериалов и изделий. Но она подходит для крупногабаритных лесоматериалов с большим сечением, которые нуждаются в бережной и щадящей сушке.

Поэтому компания “МариСруб” использует для бруса и бревен камерную сушку. Мы самостоятельно заготавливаем сырье и изготавливаем пиломатериалы. Для защиты живой древесины от влаги, ультрафиолета и насекомых обрабатываем изделия на этапе изготовления, сборки сруба и финишной отделки. Мастера “МариСруб” контролируют каждый этап производства, в том числе и сушку в конденсационных камерах.

https://youtube.com/watch?v=0kZBKKbzzxA

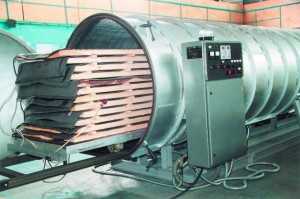

Вакуумные сушильные камеры

Конструкции разработаны специально для дорогостоящих пород сырья (тика, венге, палисандра, дуба, ангера и т.д.). Можно использовать вакуумные сушилки так же для любой хвойной или лиственной древесины.

Принцип работы вакуумной сушилки

Работает вакуумная сушилка от конвекторного нагрева древесины и вакуумного удаления излишков влаги. Температурный режим максимально +65 0С. Но из-за вакуума 0,09 МПа закипает при 45,5 0С. Это позволяет осуществлять процесс высыхание без агрессивных воздействий высоких температур, что не создает высокого внутреннего напряжения, и дерево не растрескивается.

В процессе работы температура поднявшись на 65 0С, срабатывает автоматика и электрокотел отключается. Верхняя часть древесины начинает остывать, и влажность изнутри начинает поступать к более сухим частям. За весь процесс сушки таких процессов может происходить до 250 раз. Так влажность равномерно вытягивается по всей длине и глубине сырья. Максимальный перепад влаги в различной части дерева может быть 0,5-1,5 %, а полностью просушенный имеет влажность 4-6%.

Модели популярных вакуумных конструкций

Самая распространенная модель вакуумных камер это Гелиос. Сушильные камеры для древесины Гелиос отличаются мощностью, объемом загрузки и другими техническими характеристиками. Подробнее о ТХ Гелиос в таблице:

Технические параметры, Гелиос Вакуум (ГВ)	ГВ-4	ГВ-6	ГВ-9	ГВ-12	ГВ-16
Возможный объем загружаемого сырья, не больше , м3	4	6	9	12	16
Параметры рабочего механизма (длина, ширина, высота), см:ДШВ	430/192/192	630/192/192	650/230/230	850/230/230	1230/230/230
Максимальная возможная температура нагревания, градусов. С	до 65	до 65	до 65	до 65	до 65
Разрядка кг/см2	— 0,92	— 0,92	— 0,92	— 0,92	— 0,92
Время просушки различных видов и сечения древесины до влажности 4-5%, суток:
Дуб, сечением 5,2 см, влажностью. 50%	19 — 25	19 — 25	19 — 25	19 — 25	19 — 25
Дуб, сечением 5,2 см, влажностью 30%	11 — 13	11 — 13	11 — 13	11 — 13	11 — 13
Дуб, Сечением 2,5 см, влажностью 50%	10-11	10-11	10-11	10-11	10-11
Дуб, сечением 2,5 см, влажностью 30%	8-9	8-9	8-9	8-9	8-9
Хвойные, сечением 5,5 см, влажностью 50%	7-8	7-8	7-8	7-8	7-8
Хвойные, сечением 5,5 см, влажностью 30%	6-5	6-5	6-5	6-5	6-5
Требуемое напряжение в сети, В	380	380	380	380	380
Присоединяемая мощность, кВт	15	18	30	36	72
Средняя используемая мощность, кВт	8	10	17	20	35
Размер камеры сушения Гелиос (длина, ширина, высота), м:ДШВ	6,12,22,4	8,12,22,4	8,32,352,4	10,323,524,0	13,323,524,0
Вес, т	4	6,5	7,7	9,5	17,5

Необходимость сушки пиломатериалов

Раньше при изготовлении различных подделок с использованием древесины применяли лесоматериалы, которые рубались годами ранее, чтобы они могли равномерно просохнуть.

Необходимость сушки древесины

Очень важно избавиться от влажности древесины. Например, при изготовлении деревянной мебели из пиломатериалов, которые слишком влажные, через время приведет к тому, что она рассохнется

Ведь дерево может усыхать, его размеры уменьшаются и приводит к порче.

Изготовление дверной двери из очень пересушенного материала может привести к ее разбуханию, в результате чего она не будет закрываться. Если дверная филенка подобрана из заготовок, которые просушены по объему прерывисто, то может произойти разрыв либо же она покоробится. Ее деформация заметна в различных плоскостях и с различной скоростью. Вследствие чего внутри материала появляются линии напряженности, которые и вызывают трещины.

Помимо того что доска трескается, также возможно поперечное деформирование, она может выгнуться дугой, так и неравномерно поднять края.

В основном трещины в доске наблюдаются вдоль волокон, изначально с торца.

Потому все лесозаготовки советуют высушивать. Притом что сушка древесины защищает материал от поражения грибком, который разрушает дерево, предостерегает изменение формы и размера дерева, повышает древесине физические и механические качества.

Сушка пиломатериалов

Сушка занимает длительное время, эта процедура сложная и дорогостоящая. Согласно установленным технологиям материал разогревают перегретым паром или же горячим потоком воздуха.

Высушенный, он дольше сохраняется. А также во время использования пиломатериал не поддается деформации. Сушка проходит в паровых камерах, где повреждение материала внутри исключается.

Обогрев конвективных сушильных камер.

Подача тепла, необходимого для испарения влаги из древесины, осуществляется калориферами, их мощность определяется из расчета 3 — 4 кВт на куб условного пиломатериала. Чтобы это обеспечить, поверхность теплосъёма калориферов должна быть около 3,5 квадратных метра на куб пиломатериала.
Не рекомендуется применять электрические калориферы: сушка древесины при этом будет иметь большую себестоимость. Наверное, для многих, лучшим вариантом будет использование котла, работающего на отходах деревообработки.

Желательно чтобы воздух, поступающий в конвективные сушильные камеры при вентилировании, до попадания в штабель проходил через калориферы. Поэтому при наличии реверса вентиляторов калориферы обычно располагают в два ряда, как показано на рисунке. Если калориферы расположены в один ряд, а вентиляторы реверсивные, то калориферы должны находиться между воздуховодами вентиляции стороны давления и стороны разряжения. Такая схема сушильной камеры характеризуется немного большими тепловыми потерями, но меньшей стоимостью при изготовлении.

Камерная сушка древесины требует меньших затрат тепловой энергии если конвективные сушильные камеры оснащены рекуператорами (теплообменниками). В рекуператоре происходит теплообмен между поступающим и выходящим воздухом при вентилировании. Использование рекуператора кроме экономии тепловой энергии дает уменьшение скачков температуры при вентилировании, следовательно, сушка пиломатериалов при этом будет более качественной.

К сожалению, в России конвективные сушильные камеры для древесины с рекуператорами практически не выпускаются.

Советы от меня или как сушить доску без брака

Чтобы получить высушенный материал высокого качество, необходимо строго соблюдать процесс и выдерживать необходимые режимы сушки. А чтобы выдерживать и контролировать этот процесс нужно знать все необходимые параметры по температуре и влажности внутри камеры. Исходя из этих данных автоматика или человек принимает решения влияющие на конечный результат. Поэтому часть моих советов касается именно проблемы измерения влажности, но не в камере, а в самой древесине.

В качестве датчиков температуры и влажности лучше всего использовать психрометры;
Электроды при измерении влажности древесины должны быть по длине не менее половины толщины доски, т.к. максимальная влажности именно в сердцевине пиломатериала.
Для замера влажности рекомендую использовать 1 датчик на 10 куб. метров древесины.
Часто даже с одной партии доски разбег по влажности может достаточно велик. И датчики в таком случае надо ставить к доскам с наивысшей влажностью, к примеру, к заболонным и смолянистым.
При укладке досок в штабель необходимо применять строганные прокладки и укладывать их строго одна над другой по вертикали. Толщина досок же должна быть одинаковая в одном ряду по горизонтали. По моим наблюдениям, шероховатость поверхности междурядных прокладок напрямую влияет на образование как внутренних так и внешних трещин на досках. Если же междурядные прокладки неровные, то ее выступы препятствуют смещению при усушке и в результате образуются напряжения в доске.
В вашей камере герметизация ворот должна быть выполнена очень качественно, резиновые уплотнители должны быть стойки к экстремальным температурам и не выходить из строя с годами эксплуатации. Во избежании потери тплоизоляционных качеств, утеплитель должен быть выложен в ячейках так, чтобы не проседал со временем (шаг ячеек должен быть частым, а утеплитель не из дешевых китайских).
После сушки убирайте опилки и подметайте пол в камере. Иначе со временем радиаторы ваши забьются пылью и мелкими древесными отходами, что потом скажется на их теплоотдачи и приведет к увеличению времени сушки, а также повлияет на ее качество.
Для лучшей циркуляции прокладок, размеры пиломатериала должны быть примерно одинаковыми.
В процессе сушки хвойных пород дерева можно получать скипидар. Температура его испарения – 34 °С, но для его получения нужен конденсатор. В полученном конденсате, точнее в воде, он будет на поверхности. Вода в итоге сливается, а скипидар через трубку сверху перекачивается в емкость. Скипидар получается высококачественный, с 1 куб. метра его можно получить более 1 литра. Вот и снижение затрат на эксплуатацию сушилки.
Если вы владелец деревообрабатывающего предприятия, то экономически целесообразно использовать теплоту от сжигания отходов деревообработки, чтобы сэкономить на электроэнергии и уже с учетом этого надо выбирать сушильную камеру.
Ограждения камеры включают в себя хорошую продуманную тепло- и пароизоляцию. В качестве последней использовать рубероид, битум толь лучше не стоит.
Нужно знать, что атмосфера сушильного агента вредна и опасна, входить в работающую камеру не рекомендуется. В процессе сушки выделяются органические кислоты и щелочи, скипидар, метанол.

Понятие о влажности пиломатериалов

Абсолютная влажность представляет собой процентное соотношение веса присутствующей жидкости к массе высушенного материала конкретного объема. Наличие относительной влажности характеризуется процентным отношением веса устраненной жидкости (путем 2 взвешиваний) к изначальной массе материала.

Уровень годности к применению рассчитывается, учитывая относительную влажность. Величина свидетельствует о готовности пиломатериалов к склеиванию, усыханию. При значении влажности более 30% дерево считается сырым, возникает угроза формирования грибкового поражения.

Влажность в древесине делят на две группы.

Свободная влага – присутствует в клеточных полостях и межклеточных промежутках. Наличие такой влаги вычисляется условиями, в которых произрастало дерево, и как хранились спиленные заготовки. При сушке свободная влажность уходит из доски очень быстро.

Связанная (структурная) – жидкость, которая находится в составе стенок, клеток. Каждая порода дерева имеет свою норму присутствия структурной влаги. Устранение жидкости медленное, поэтому в обычной среде сушка может длиться как месяцы, так и годы.

Древесину подразделяют на три категории:

Мокрая – относительное влагосодержание составляет больше 23%.
Полусухая – влагосодержание 18–23%.
Сухая – значение влагосодержания 6–18%.

Показатели влажности пиломатериалов для разных видов работ

В зависимости от предназначения деревянной заготовки, материал высушивают по-разному. Древесину сушат до 6–8% влажности, если она требует механической переработки и сбора изделий для совмещений с высокой точностью, воздействующих на уровень использования (лыжи, паркет, музыкальные инструменты).

Влажность свежесрубленной древесины

Транспортное наличие влаги содержит 18–22%. Такое присутствие воды в пиломатериале соответствует длительным транзитам в теплое время года. Древесина, которая высушена до такой влажности, используется чаще всего в постройке дома, изготовлении тары либо если нет надобности во взаимозаменяемости при монтаже.

Столярная влажность имеет подвиды. К погонажному материалу относят доску для террас, обшивку, половую доску, у которых влажность должна быть 15%. Продукция из пиломатериала, такие как двери, окна, лестницы, произведены из цельного либо клееного материала, выносят 8–15% влажности.

Мебельная влажность в зависимости от степени изделия и применения цельного либо клееного материала составляет 8%. Именно при этой влажности дерево проявляет оптимальные качества для отделки, склеивания, последующего использования. В основном содержание влажности снижается до 7–10% с совершением частичного обеззараживания древесины и учета размеренности влаги по всему материалу, сохранения механических качеств доски, неимения трещин, образующихся снаружи и внутри пиломатериала.

Аэродинамические камеры сушки древесины

Эти сушильные камеры напоминают металлическую коробку, отделанную алюминиевым проф-настилом. Используется аэродинамические камера различной модификации, для просушки всех видов древесины, с загрузкой от 3-25 м3. На заказ можно приобрести камеры индивидуальной конструкции с загрузкой до 43 м3.

Аэродинамическая камера хороша тем, что работа полностью автоматизирована и нужно минимальное количество рабочих рук.

Каркас аэродинамической камеры состоит из цельного металла, нашитого на несущий каркас. Выполнена камера в виде четырехугольной коробки, в которую удобно загружать дерево машиной или по ж.д. путям. Вся внутренняя конструкция оборудована автоматическими сборщиками конденсата.

Принцип работы

Просушка осуществляется под воздействием аэродинамической энергии. Нагретый воздух циркулирует в камере под воздействием специфически сконструированного аэродинамического вентилятора. Воздух в камере из-за сжатия повышает температуру на центробежном вентиляторе, конкретно на его лопатках. Так аэродинамические потери преобразуются в тепловую энергию.

Тепло нагоняется в камеру в зависимости от конструкции реверсно или тупиково. Работа аэродинамической камеры запускается одной кнопкой “пуск” и открывается только после полного завершения цикла.

Модели аэродинамических сушилок

Самые распространенные сушилки аэродинамического типа Гелос CКВ-25Ф, СКВ-50Ф, CКВ-12ТА, СКВ-25ТА, СКВ-50ТА, а так же итальянские EPL 65.57.41, EPL 65.72.41, EPL 65.87.41, EPL 125.72.41, EPL 125.87.41. Разработаны Гелиос, специально для просушки хвойного материала. Стоят они от 1 500 000 руб.

ДАТЧИКИ ВЛАЖНОСТИ

ПРИМЕНЕНИЕ ЗОНДОВ ИЗМЕРЕНИЯ ВЛАЖНОСТИ ДЕРЕВА

Доски, на которых применяются зонды, выбираются по следующему способу: более влажные части материала в камере определяют проведение сушки. Если дерево недавно разрезано, то разница влажности между разными досками незначительна и применение определённых мер является ненужным.

В противном случае, если материал предварительно высушен на воздухе, есть значительная разница между одним штабелем и другим, даже между одной доской и другой. В данном случае необходимо выбрать влажные доски, на которых применять зонды измерения влажности. Рекомендуется выполнять этот выбор с помощью поставляемого нами портативного измерителя влажности.

Оптимальный результат измерения достигается, вставляя зонды в центре штабеля, если это невозможно, необходимо выбрать доску со стороны выхода воздуха из штабеля.

Применяемые зонды состоят из электродов из нержавеющейся стали, длина которых варьирует в зависимости от толщины досок:

Толщина досок длина электродов

30-50 мм половина толщины досок

50-80мм

выше 80мм(мы предоставим электродов трёх размеров)

Измерительные электроды вставляются до загрузки и распределяются в разных штабелях с целью проверки всей сушильной камеры. Во избежание ошибок в измерении влажности, которые могут влиять на цикл сушки, необходимо выбрать доску в середине штабеля и выполнить с помощью ручной дрели, два отверстия диам. 3мм далеко от краев. Отверстия должны быть расположены на расстоянии 30мм друг от друга и в поперечном положении по направлению волокна. В данные отверстия вставляются измерительные электроды. Рекомендуется не использовать молоток для их вставления ни клещи или щипцы для их снятия, употреблять только специальный выталкиватель, входящий в комплект аппаратуры. Контакты соединительных проводов вставляются в специальные отверстия соединения электродов, а другой конец соединяется с разъёмами соединяющего угольника, установленного на стене сушильной камеры. В конце цикла сушки, до разгрузки штабелей, необходимо отсоединить проводы от разъёмов.

Какие сушильные камеры для пиломатериалов лучше

В промышленности для обработки дерева пользуются различными способами сушки лесоматериала. Это атмосферная, камерная сушка, контактная, сушка в жидкостях, а также индукционная, ротационная, радиационная и сушка ПАП.

Требуемая энергия в конвективных оборудованиях для сушки в древесину переправляется при помощи кругооборота воздуха, а необходимая передача тепла материалу поступает благодаря конвенции.

Типы камер

Конвективные камеры бывают 2 типов – туннельные сушилки и камерные.

Туннельная сушилка для древесины

Туннельная сушилка представляет собой глубокую камеру, куда заталкиваются кипы штабелей от мокрого конца в сухой.

Такие камеры должны обязательно быть заполнены в одном конце, а в другом опустошены. Процесс проталкивания штабелей осуществляется по 1 штуке, промежуток между каждым 4–12 часов. Они используются большими лесопильнями, они совершают только транспортную сушку пиломатериалов.

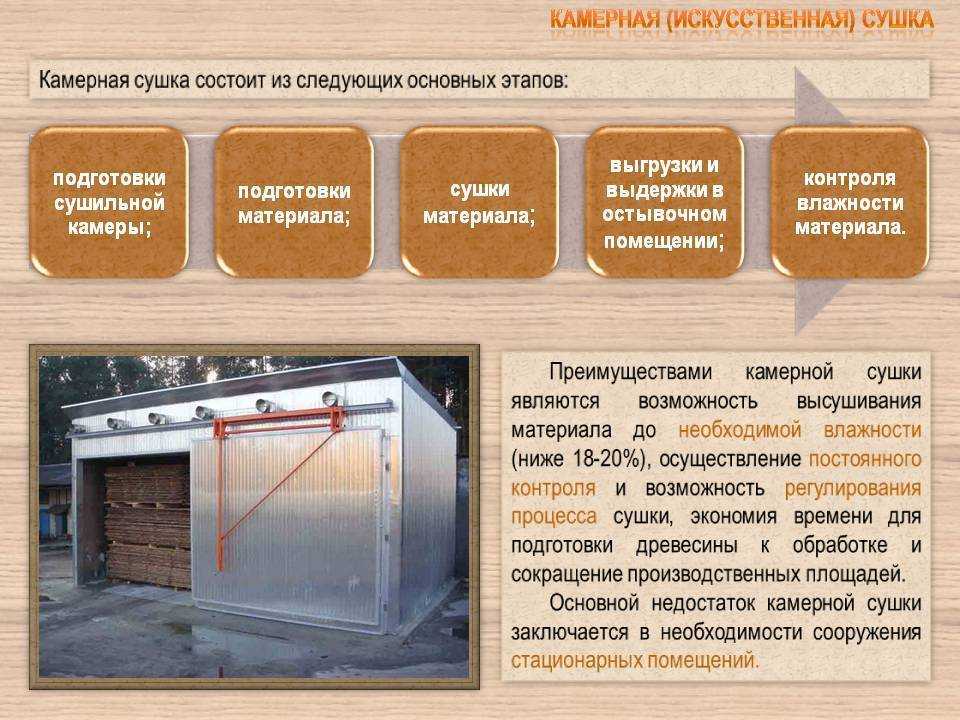

Камерная установка наиболее часто используется в промышленности. Процесс проходит в газообразной среде. Это нагретый воздух или же перегретый пар при атмосферном давлении. Сушку в таком оборудовании проводят независимо от климатических и атмосферных условий. Весь процесс регулируется, что позволяет получить материал с различной конечной влажностью.

Камерная установка для пиломатериалов

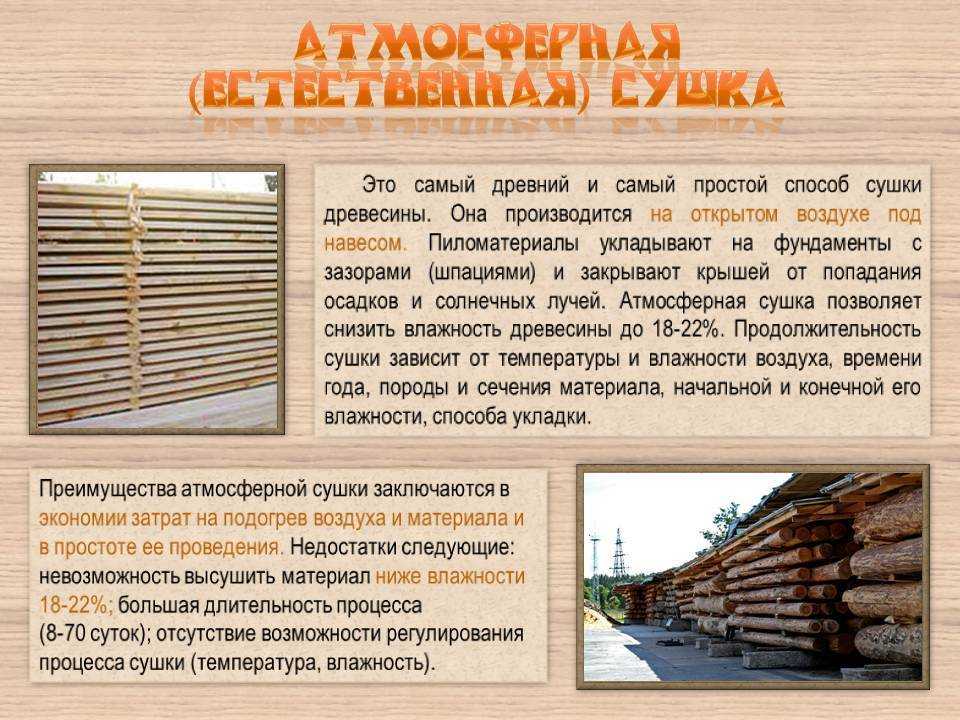

Атмосферная сушка лиственных пород проходит на открытом складе либо же под навесом. При низкой температуре у воздуха малая способность к поглощению паров влаги, потому она проходит медленно, а зимой может прекратиться. Таким способом пользуются для подсушивания экспортируемых пиломатериалов на заводах с отгрузкой материала в сезон.

По способу циркуляции существуют камеры, которые имеют побудительную и естественную циркуляцию. Камера для сушки древесины с естественной циркуляцией устаревшая, малопроизводительная.
