Основные приборы, применяемые в строительстве
Ниже представлен список основных геодезических приборов, которые широко используются в строительстве:
- Теодолит — данный прибор можно использовать, чтоб построить или измерить горизонтальные углы, а также вынести оси здания или сооружения в натуру.
- Нивелир — используется для измерения превышений и установке конструкций в проектное положение по высоте.
- Зенит-прибор — применяется для отвесного проецирования точек.
- Лазерные геодезические приборы — имеют широкое применение для разметки монтажа конструкций относительно лазерного луча, который направляется горизонтально, вертикально либо наклонно.
- Электронный тахеометры — модернизируют и ускоряют процессы выноса точки или оси объекта в натуру на плане, также они используются в процессе детальной разбивочной работы или в исполнительной съёмке.
- Лазерные рулетки — применяются наряду с мерными.
- Наземные сканеры — предоставляют возможность получения графических и изображений объектов строительства, выполняют архитектурную съёмку фасада, мониторинг устойчивости и деформации строительной конструкции.
Требования к точности
Самые высокие требования при укладке труб на проектных отметках и уклонах предъявляют во время строительства самотечной канализации. Минимальные превышения между колодцем и уклоном указы в табличных данных.
- Если расстояние между колодцами более 50-ти метров точность измерения необходимо определить с помощью технического нивелирования.
- В случае, если расстроение между колодцами от 150-ти метров и выше при погрешности в 5мм, требования к точности и оборудованию возрастает.
Во время стадии изыскания вдоль трассы объекта закладываются реперы через каждые 150-200 метров. Отсчитать установку нивелира можно по рейкам. Он должен быть установлен между двумя соседними реперами и точками трубопровода, расстояние визирования при этом не должно превышать ста метров.

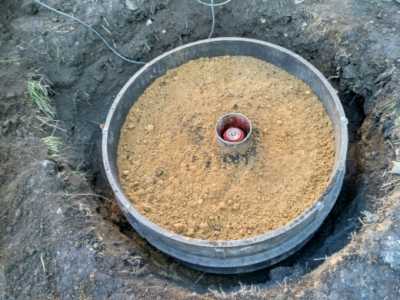

Грунтовые реперы закладываются на незастроенных территориях, а стенные реперы всегда доступны для использования и практически не уничтожаются.
Высотную координату репера при малых уклонах трубопровода определяют с помощью геометрического нивелирования 3-го класса. Если уклон больше минимального должно быть применено техническое нивелирование 4-го класса. Данные работы выполняются специалистами геодезических организаций и геодезических отделов проектро-изыскательного учреждения.
Строительство трубопроводов и газопроводов заключается в определении отметки притрассового репера с помощью технического нивелирования. Длина нивелирного хода не должна превышать 4-х километров.
Правильная эксплуатация мелиоративных земель будет способствовать высокой эффективности их использования, повысится урожайность, будут внедрены рациональные системы посевов. Максимально повысить продуктивность земли можно только с помощью специальных мероприятий и ликвидации неоправданной мелкоконтурности.
Работы по геодезии при строительстве мелиоративных объектов
Мероприятия по мелиорации подразделяются на два вида:
- гидромелиоративные — они на прямую связаны с осушением или орошением;
- агромелиоративные — выполняются, чтоб усилить водную проницаемость, условия поверхностного стока воды и влагоёмкость пахотного слоя.
Составные элементы оросительной сети это — участок земли, который нужно оросить, любой источник орошения (река или водохранилище), гидротехнические сооружения, устройства для эскплуатации, оросительная сеть.
Проектирование хозяйства ведётся на плане 1:10000, обзорные проекты составляются в более мелком масштабе. Во время землеустройства комплексно решается сразу несколько задач по проектированию,мелиорации, планировке сельских населённых пунктов, дорожное строительство и прочее.
По результатам составления комплексного проекта:
- согласовывается площадь командования канала территории землеиспользования, массивы угодий;
- определяется расположение каналов оросительных и водоотводных сетей;
- а также определяются площади полей севооборотов и трасса дорожных сетей.

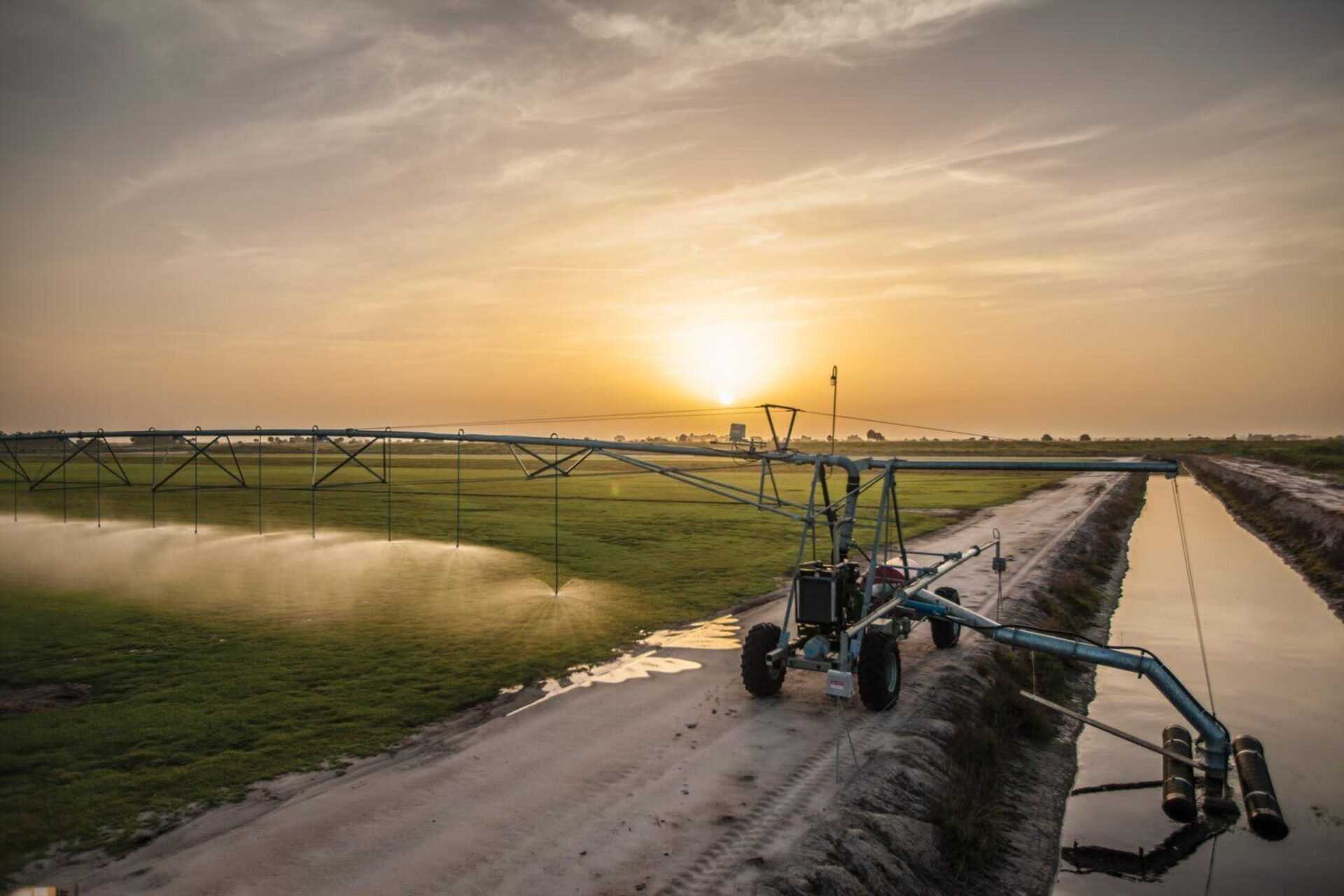

Во время орошения водозабор представлен либо самотёчным, либо механическим.
Каналы трассы проектируют по границам хозяйства и полей, чтобы сохранить орошаемую площадь. Магистральный канал проектируется прямолинейно, по возможности, с наименьшим уклоном. Таким образом обеспечивается обслуживание большей площади орошения. Уровень зеркала в канале должен проектироваться на 5-10 сантиметров больше, чем для канала меньшего порядка.
Лотковая оросительная система будет установлена в зависимости от топографической местности. Исходя из оптимальных условий эксплуатации будут назначаться проектные уклоны трубопроводов.
Комплексные детальные изыскания

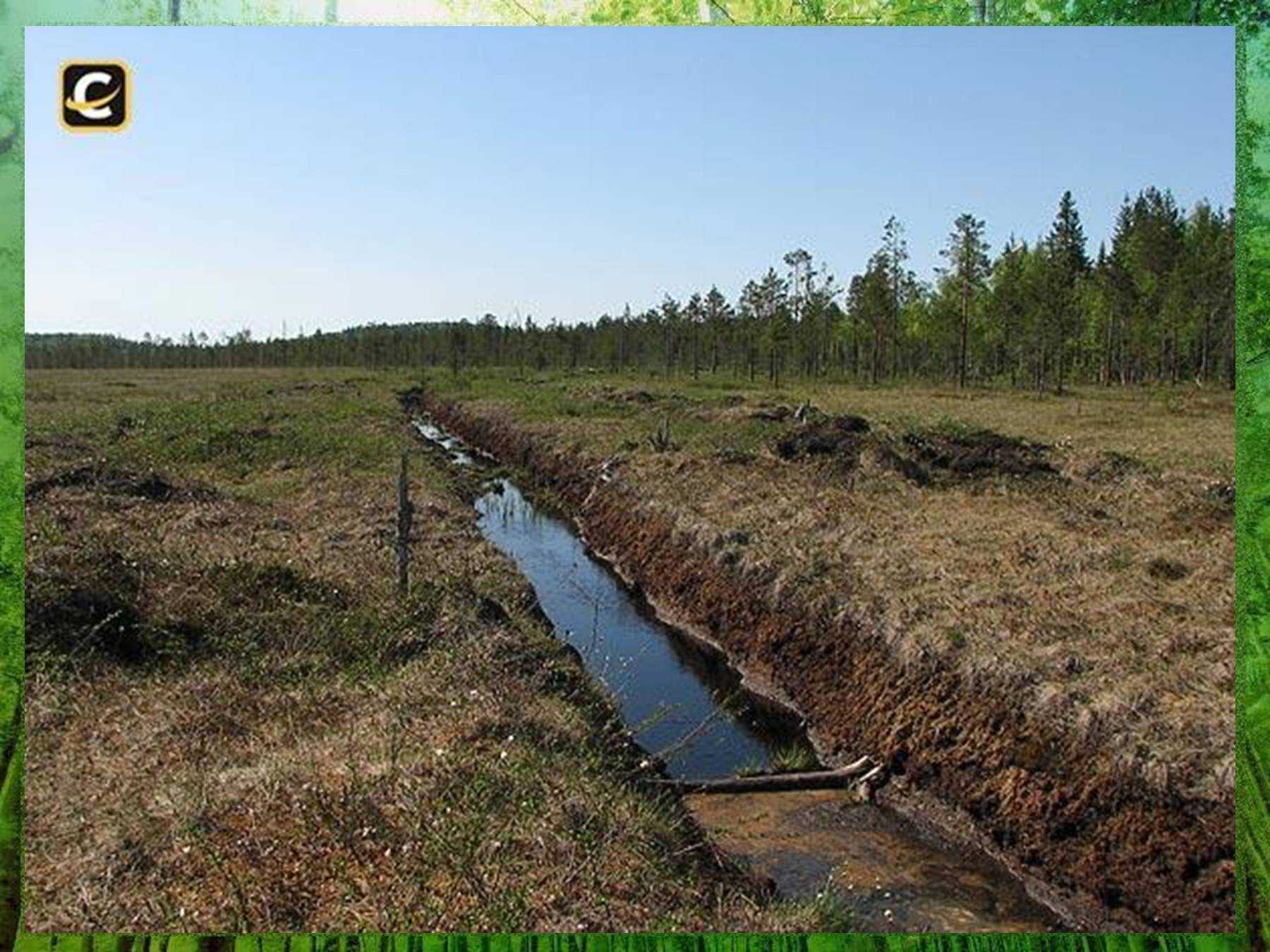

Для разработки технического или рабочего проекта осушения на объектах, отобранных по результатам общих мелиоративных обследований, проводят комплексные детальные изыскания. К ним относятся топографо-геодезические, лесоводственно-мелиоративные, гидрологические и гидротехнические, поч- венно-грунтовые, гидрологические изыскания.
Изыскания начинают с изучения документов: схем осушения, планов и планшетов лесоустройства; крупномасштабных карт (М 1:10 000— 1:25 000); выявления данных высотной геодезической сети; анализа материалов гидрологических постов на водоприемниках в целях установления их пригодности и возможности использования данных для определения расчетных модулей стока или выбора рек-аналогов.
Комплексные детальные изыскания могут проводиться с использованием аэрофотосъемки или без нее
При отсутствии материалов аэрофотосъемки большое внимание уделяют натурным изысканиям
Топографо-геодезические изыскания (Т Г И) проводят на плановой основе лесоустроительных планшетов. При нивелировании используют документы Управления геодезии и картографии и «Руководство …». Нивелировочные работы проводят как на проектируемых заболоченных участках, так и на прилегающих 5—100-метровых полосах суходолов. По данным изысканий составляют: планы в горизонталях; схему расположения и увязки нивелировочных ходов; каталоги реперов временного и постоянного типов и акты сдачи на хранение геодезических знаков.
Гидрологические и гидротехнические изыскания (Г и Г И) заключаются в сборе, обработке и анализе материалов наблюдений гидрологических станций и постов, с построением графиков частоты и обеспеченности, с выявлением по картам границ водосборов, с определением типа водного питания, с оценкой состояния водотоков и характера озер.

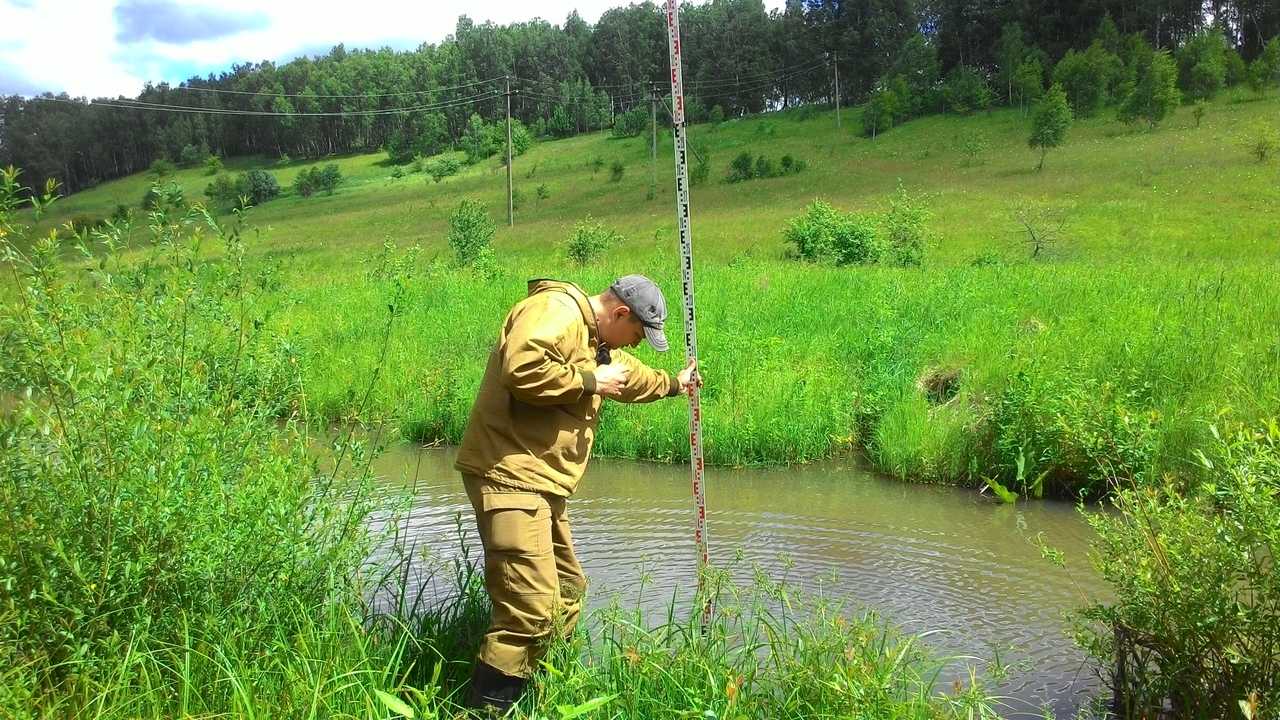

При гидротехнических изысканиях выполняют топографо-геодезические работы по водоприемникам с определением живых сечений водотоков, учитывают все существующие сооружения на водотоках (мосты, трубы, шлюзы, плотины и др.), обследуют существующую осушительную сеть.
В результате Г и ГИ составляют кривые расходов воды; определяют по фактическим наблюдениям или аналогу расчетные модули стока, плановое положение водотоков и сооружений на них; составляют план регулируемого водоприемника, продольные и поперечные профили водотоков, создают эскизы сооружений.
Лесоводственно-мелиоративные изыскания необходимы для уточнения планового положения гидромелиоративного фонда, оценки древостоя и лесоводственной эффективности на примере староосушительных объектов. Основой гидромелиоративных изысканий являются таксационные и лесоустроительные материалы.

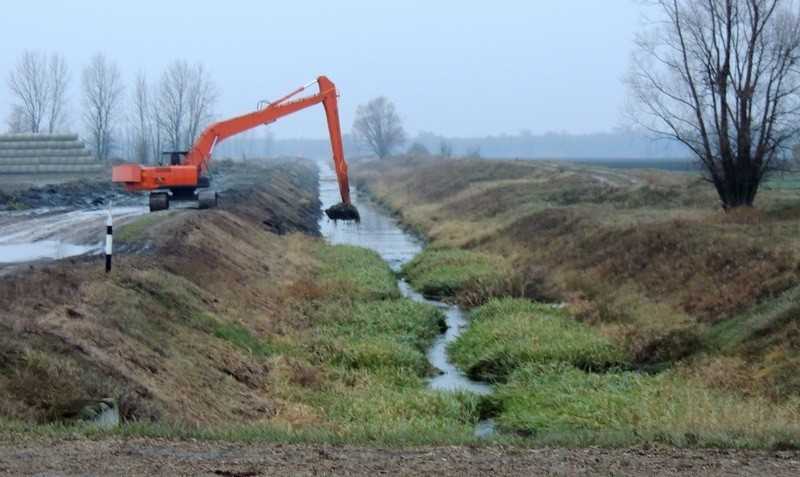

Почвенно-грунтовые и гидрогеологические изыскания (П Г и Г И) проводят для изучения характера грунтов для определения проходимости землеройной техники и установления устойчивости откосов каналов. При ПГ и ГИ определяют обеспеченность почвы питательными веществами, устанавливают степень разложения (приложение 3) и ботанический состав торфа (в лаборатории).

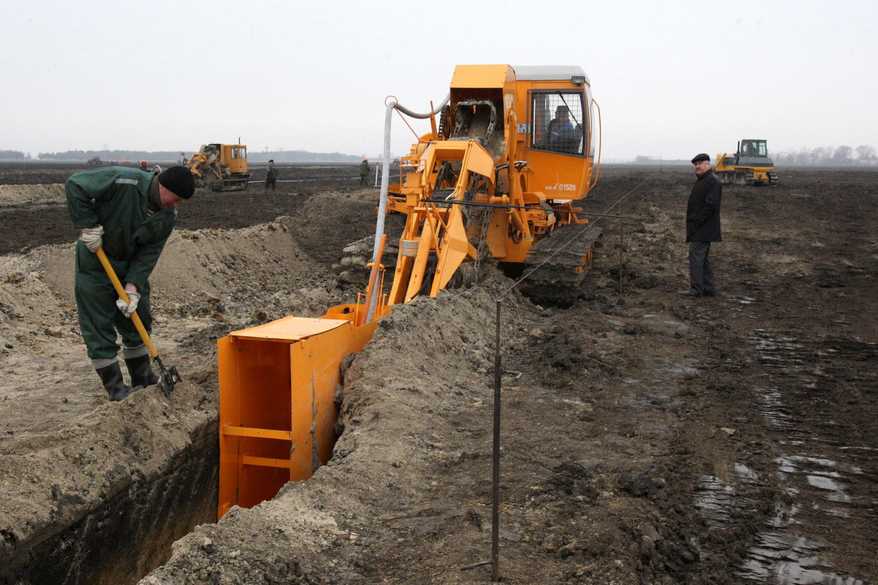

При наличии материалов аэрофотосъемки или в несложных условиях можно значительно снизить проектно-изыскательские работы и сократить сроки проектирования (выполнить проектирование за одну стадию). При проектировании используют следующие материалы: фотопланы М 1:5 000—1:25 000, контактные отпечатки аэроснимков такого же масштаба, фотосхемы, топографические карты. На карте располагают осушительную сеть и по запроектированным трассам каналов проводят нивелировку, т. е. совмещают нивелировочные ходы с трассами каналов. В сложных условиях и при отсутствии аэрофотосъемки проектирование проводят в две стадии: составляют технический проект, а после его утверждения — рабочие чертежи.
Итогом проектирования является проектно-сметная документация с пояснительной запиской. Окончательным этапом проектирования являются вынос проекта в натуру и трассировка осушительной сети. В результате изыскания после составления проекта заказчику представляют следующие документы: план участка в М 1:10 000 или 1:5 000 с трассами каналов, с нанесением мест отбора почвенных образцов; планы регулируемых водоприемников с нанесенными поперечниками, угловыми столбами, реперами и линиями спрямления в масштабе 1:2 000—1:5 000; продольные профили каналов с нанесением мест устройства еланей на участках с глубинами торфа более 1,5 м; документ согласования проекта с организациями контроля.
