Современные области применения двигателей Стирлинга
В наши дни ДС переживают второе рождение во много благодаря их уникальным экологическим характеристикам
Напомним, концентрация вредных веществ в продуктах сгорания ДС на несколько порядков ниже, чем у поршневых и газотурбинных двигателей и, что не менее важно, минимальные шумы у них не превышают 60-65 дБ. Они незаменимы там, где необходимо преобразовывать тепловую энергию в механическую
Одно из перспективных направлений современной энергетики – децентрализация энергоснабжения, которое реализуется путем строительства когенерационных установок, производящих из первичного источника топлива два или несколько видов полезной энергии.
Когенерационная установка
Использование ДС в когенерационных установках позволяет одновременно обеспечивать электроэнергией и теплом небольшие районы. КПД некоторых современных стирлинг-генераторов доходит до 95 %.
Тепловые насосы на базе ДС работают подобно кондиционерам. Правда, они используются не для охлаждения помещений или воды, а для нагрева.
Тепловой насос на базе ТС
ДС могут работать, как холодильные установки. Некоторые компании-производители холодильников уже готовы устанавливать на свои изделия ДС, что сделает их более экономичными, а рабочим телом станет обычный воздух.
Подводная лодка класса Никкен
Малошумность ДС еще в 60-е годы привлекла внимание разработчиков подводных лодок в ряде стран. В результате в 1988 году шведская субмарина класса «Никкен» была оснащена воздухонезависимыми ДС, с которыми она проплавала свыше 10000 часов
Примеру Швеции последовала Япония, где новейшие подводные лодки класса «Сорю» были оснащены четырьмя ДС VA-275R, каждая мощностью по 8000 л. с.
Солнечная электростанция с ДС

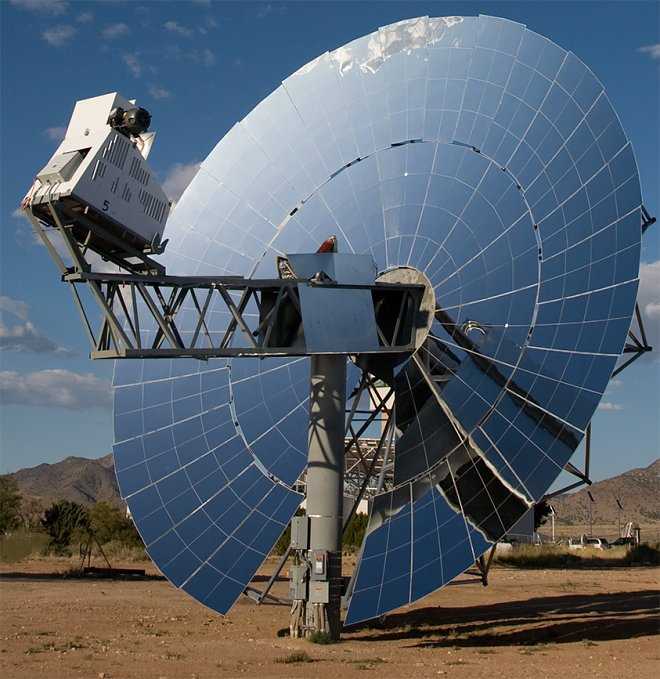

ДС найдет свое применение и в солнечной энергетике, где его устанавливают в фокус параболического зеркала, обеспечивающего постоянную «подсветку» зоны нагрева.
Серийные генераторы и микроТЭЦ на двигателе Стирлинга
Однако все эти недостатки не помешали фирме «Филипс» (Philips Stirling Engine), создать для массового производства проект переносного электрогенератора Стирлинга модель MP1002CA ещё в начале 50-х годов.
https://youtube.com/watch?v=LWReC3TSuoA
Он был предназначен для работы от любого горючего, вплоть до пальмового масла, и генерировал 0,2 кВт электроэнергии. Обиходное название – «Генератор для бунгало». Но к моменту производства, выяснилось, что он не может конкурировать по стоимости с аналогами на двигателе внутреннего сгорания. Поэтому их выпустили не более пятнадцати дюжин. И те разошлись по учебным заведениям, для наглядной демонстрации.
В наше время небольшие фирмы разрабатывают аналогичные устройства. Например в г. Магнитогорске, фирма «ЭНЕРГОТОНИКА» выпускает многотопливный мини теплоэлектрогенератор с двигателем Стирлинга ГДС-150.

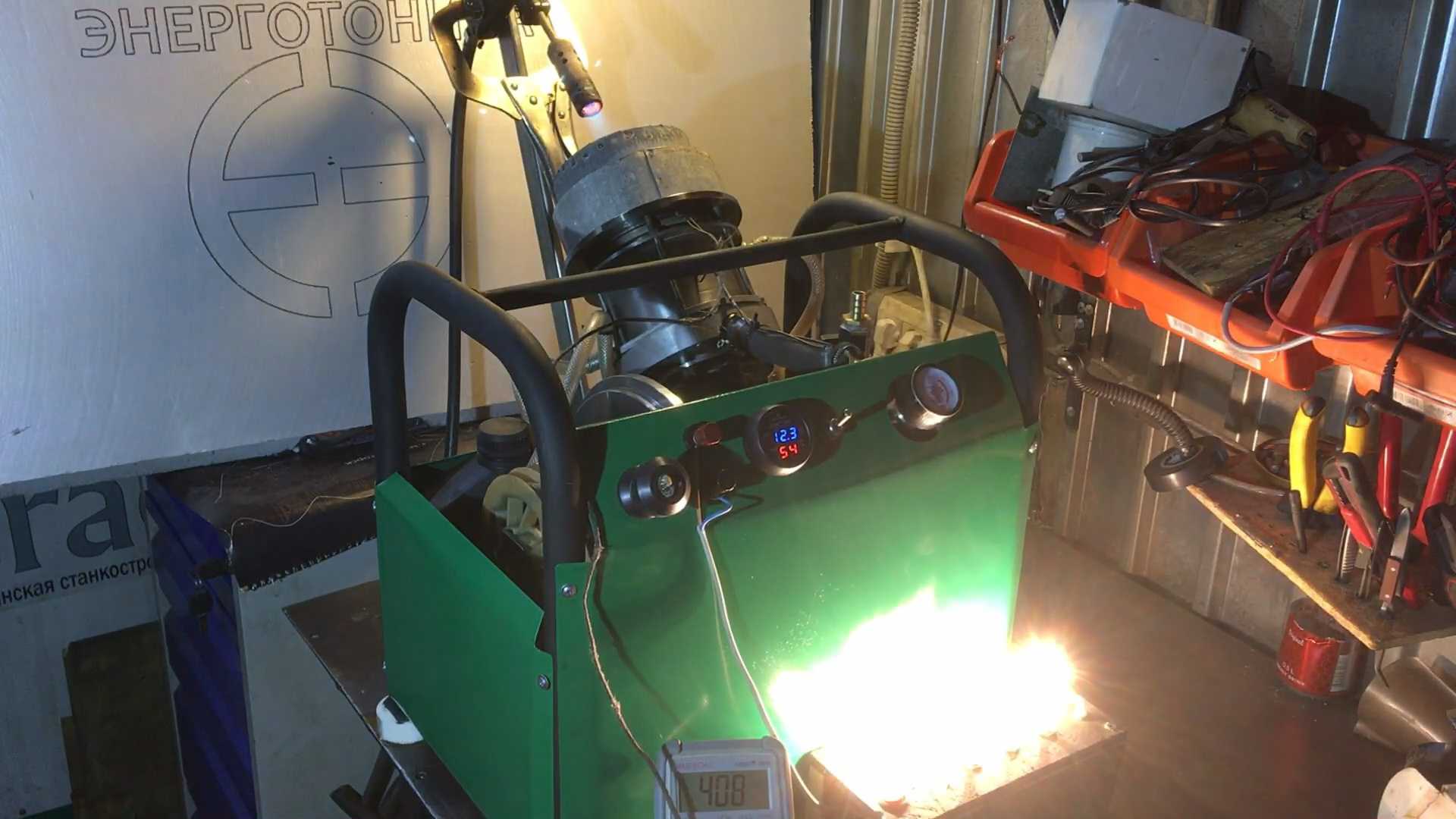

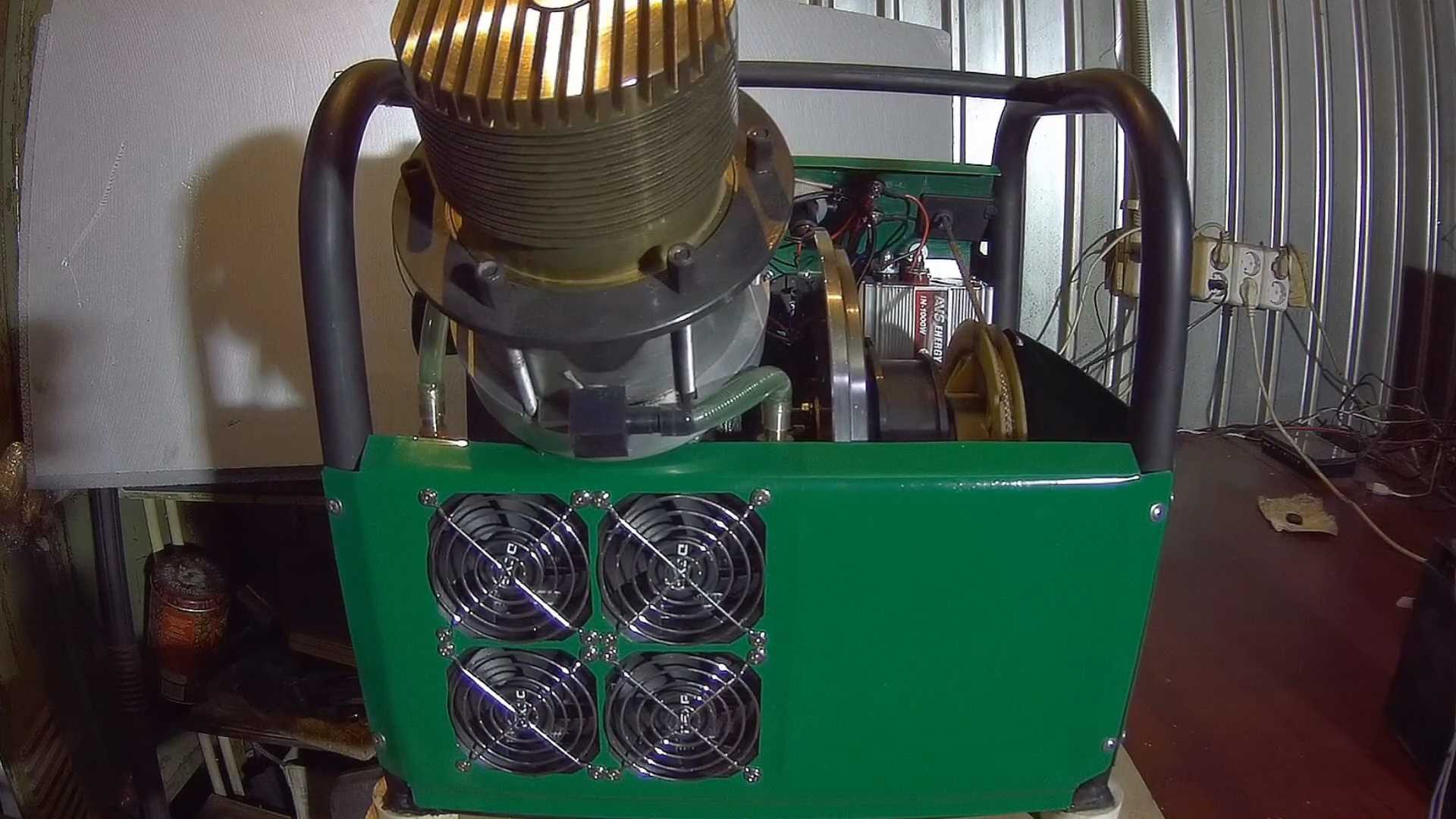

Его масса всего 37 кг, он может работать на любом топливе, хоть на дровах, хоть на газе.
В режиме 7/24 работает несколько месяцев. Но в таком режиме он вырабатывает 0,2 кВт электричества + тепло для отопления. На короткий промежуток устройство выдаёт до 1кВт.
К коттеджу такой источник альтернативной энергии не подключишь, а вот в лесной заимке, охотничьей сторожке, на рыбацком стане или в избушке лесника, или для кемпинга ГДС-150 будет вписываться идеально.
Для частного жилого дома «ЭНЕРГОТОНИКА» под заказ выпускает микроТЭЦ «АМТЭС-5/25ДО». Работает она на дровах (опилки, щепки, стружка), выдаёт в час 5 кВт электроэнергии и 25 кВт тепла, стоит 850 т.р.
Корейская фирма выпускает аналогичное устройство Navien Hybrigen SE.
Немцы выпускают микроТЭЦ VITOTWIN 300-W Mikro-KW. Используя только газ, установка выдаёт 1 кВт электрической энергии и 6 кВт тепла. Стоит более 20,5 т. евро.
Обратите внимание, что все эти микроТЭЦ работают на двигателе Стирлинга. Только в западных странах они называются «m-CHP»
Сложности отечественного производителя
По техническим параметрам, российские микро ТеплоЭлектростанЦии на двигателе Стирлинга ни чем не уступают иностранным аналогам, а даже превосходят их по «всеядности». В ценовом сегменте они тоже выигрывают, но при внимательно изучении, оказывается, что стоимость может быть снижена в 3-5 раз!
Руководитель фирмы «ЭНЕРГОТОНИКА» Виктор Закомолдин дал довольно подробное объяснение. Оказывается в России абсолютно разрушены все производственные мощности, которые раньше выпускали простейшие комплектующие для дизельных двигателей и другие мелкие детали. Закупать их приходится в Китае. А доставка с растаможкой увеличивает стоимость в 7-10 раз! Политика Господдержки, объявленная правительством, оказалась фикцией.
При выходе на серийное производство из отечественных комплектующих, стоимость всей выпускаемой продукции будет снижена в 3,5-5 раз! Какая может быть тогда конкуренция, у немецкой m-CHP ценой 1,7 млн. руб, с отечественной микроТЭЦ за 300 т.р., если по техническим характеристикам Российский аналог уже вышел в отрыв.
С такой микроТЭЦ на двигателе Стирлинга, жильё станет на 100% энергонезависимым. Например, можно поставить коттедж в поле, и к нему не надо будет тянуть линию электропередач и газопровод! А одна проектная разработка этих коммуникаций будет стоить гораздо больше миллиона. Впоследствии, предстоит оплачивать постоянно растущие тарифы на газ и электроэнергию.
В составе магнитогорской микроТЭЦ, имеется бункер на 0,7 куб. м. Одной полной загрузки хватает на 2 суток беспрерывной работы. Тепло можно использовать не только для отопления жилья, но и для бани, хранить в теплоаккумуляторе.
И главное ничего не надо изобретать! Всё уже имеется, но крупные заказчики ориентированы на углеводородные энергоносители, и привязку потребителя к центральным энергосетям.
Может быть после окончания эпидемии коронавируса COVID-19, ситуация начнёт исправляться. Но пока до 70% деталей закупается в Китае, изменений ждать не приходится.
Дитя эпохи пара
Начало XIX века – расцвет эпохи пара. Благодаря паровым машинам стали бурно развиваться промышленность и транспорт. Они оказались на редкость надежными, устойчивыми к колебаниям нагрузки, долговечными, не требующими больших затрат при эксплуатации, простыми в обслуживании и практически «всеядными» в отношении к топливу.
Роберт Стирлинг и его двигатель
Были очевидны и недостатки – низкий КПД (не более 10%) и наличие громоздкого кривошипно-шатунного механизма (КШМ). Нередко паровые котлы взрывались, не выдерживая чрезмерного давления пара, что приводило к разрушениям и человеческим жертвам.

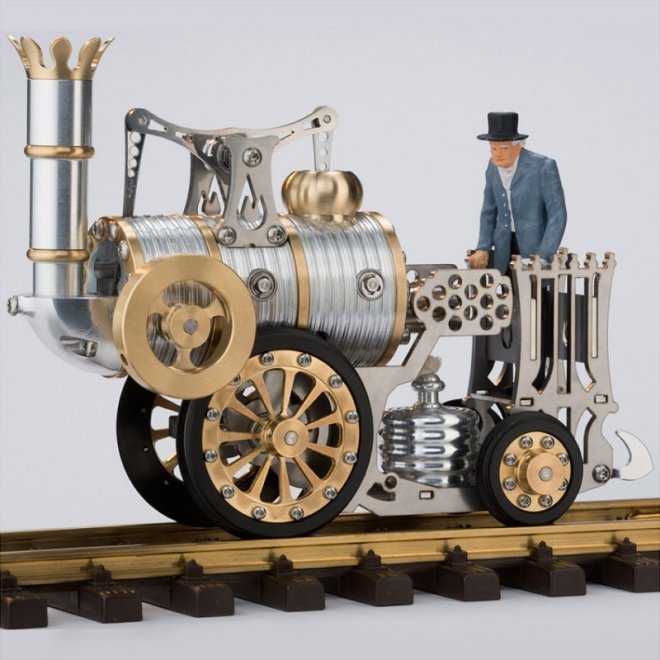

Паровоз на базе двигателя Стирлинга
Все изменилось 27 сентября 1816 года, когда шотландский священник Роберт Стирлинг запатентовал уникальное изобретение под названием «двигатель горячего воздуха», безопасную альтернативу своему паровому предшественнику. Позже его назвали в честь создателя – двигатель Стирлинга (ДС).
Зачем нам «альтернатива»?
Тенденция к декарбонизации захватывает мир: о планах по сокращению выбросов СО2 заявили США, страны Европы и Азии
Важной вехой стало принятие Парижского соглашения в 2015 году — оно породило движение за углеродную нейтральность. . Отказ от «неэкологичного» транспорта обеспечивается внедрением «зеленых» технологий в производство
Появляются электрические двигатели, водородные, двигатели на биотопливе. В зависимости от типа транспортного средства выбирается своя технология. Например, в перспективе до 2030 года для крупнотоннажных тягачей наиболее оптимальным будет использование водородного двигателя, а для легковых автомобилей в крупных городах — электрического.
Отказ от «неэкологичного» транспорта обеспечивается внедрением «зеленых» технологий в производство. Появляются электрические двигатели, водородные, двигатели на биотопливе. В зависимости от типа транспортного средства выбирается своя технология. Например, в перспективе до 2030 года для крупнотоннажных тягачей наиболее оптимальным будет использование водородного двигателя, а для легковых автомобилей в крупных городах — электрического.
15 марта состоится встреча инвесторов и проектов по AltEnergy.Инвесторы из АФК «Система», АХ «СТЕПЬ», «Центр водородных технологий», МТС, Электрозавод (ERSO), группа «Черкизово» и другие ищут стартапы и технологии по альтернативной энергетике.Встреча подготовлена RB.RU совместно с АХ «СТЕПЬ» при поддержке АФК «Система».
Несмотря на богатые запасы углеводородного сырья, Россия также взяла курс на переход к экологичному транспорту. В прошлом году был подготовлен проект «Стратегии долгосрочного развития Российской Федерации с низким уровнем выбросов парниковых газов до 2050 года». Базовый сценарий стратегии предполагает, что к 2050 году будут уменьшены выбросы парниковых газов до объема 60% от уровня 2019 года и на 80% от уровня 1990 года. К 2060 году планируется достичь углеродной нейтральности.
Отдельное место в программе отводится снижению уровня выбросов, производимых автомобильных транспортом. В 2021 году была принята «Транспортная стратегия до 2030 года», где акцент делается на сокращение выбросов СО2. В соответствии с ней будут поэтапно вводить ограничения на транспортные средства «низких экологических классов». Например, планируется создать специальные зоны, куда въезд автомобилей с неэкологичными двигателями будет запрещен. К слову, соответствующий дорожный знак был официально принят в ПДД в 2017 году, но до сих пор не применялся.
Запуск и эксплуатация альтернативного двигателя
После создания альтернативного двигателя важно правильно запустить его и осуществлять его эксплуатацию. Ниже приведены основные шаги для успешного запуска и дальнейшей работы двигателя:. 1
Проверка и подготовка
1. Проверка и подготовка
Перед запуском альтернативного двигателя необходимо проверить его основные компоненты и подготовить их к работе. Это включает в себя:
— Проверку состояния всех механических деталей, замена поврежденных или изношенных элементов;
— Тщательную очистку и смазку всех подвижных частей;
— Проверку и настройку системы запуска и зажигания;
— Проверку и заправку всех необходимых жидкостей, таких как топливо и смазочные материалы;
— Подготовку рабочего пространства, обеспечивая достаточную вентиляцию и безопасность при работе.
2. Запуск двигателя
При запуске альтернативного двигателя необходимо следовать инструкциям производителя и следить за процессом. Обычно последовательность запуска включает в себя:
— Подачу топлива и обеспечение его подачи в камеры сгорания;
— Возбуждение и зажигание смеси топлива;
— Настройку и контроль параметров работы двигателя, таких как обороты, температура и давление.
3. Эксплуатация двигателя
Во время работы альтернативного двигателя необходимо постоянно контролировать его состояние и производить регулярное техническое обслуживание. Это включает в себя:
— Регулярное измерение и контроль основных параметров работы двигателя, таких как давление, температура, расход топлива;
— Очистку и смазку всех подвижных частей в соответствии с рекомендациями производителя;
— Замену изношенных или поврежденных деталей;
— Проверку и обновление программного обеспечения, если применимо;
— Проверку и обновление систем защиты и безопасности;
— Правильное завершение работы и выключение двигателя после окончания работы.
Следуя этим рекомендациям, вы сможете успешно запустить и эксплуатировать альтернативный двигатель своими руками с минимальными рисками и максимальной эффективностью.
Альтернативный генератор Стирлинга в свой дом
Этот сегмент альтернативной энергетики практически не освоен на постсоветском пространстве. Сказывается политика правительства, которая препятствует развитию на практике альтернативной энергетики. Упор делается на нефтегазовый сектор, как в колониальных странах.
Для личных нужд, умельцы такую перспективную комбинацию начнут рассматривать в ближайшее время. Сразу, как только окончится переформатирование страны, скрытой под маской коронавирусной эпидемии COVID-19.
