Принудительный или механический воздухообмен
В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.
Принудительный воздухообмен подразделяется на несколько подвидов:
- приточный – организует механическую подачу кислорода снаружи;
- вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
- приточно-вытяжной – обеспечивает работу системы в обоих направлениях.
Приточная система
Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:
- воздухоприемное оборудование;
- устройство для нагрева или охлаждения воздушных потоков;
- систему фильтров для задержки частиц пыли;
- вентиляторов или насосов, качающих воздух;
- приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание
Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.
Вытяжная система
Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.
В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.
Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах
Приточно-вытяжная вентиляция и ее особенности
Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

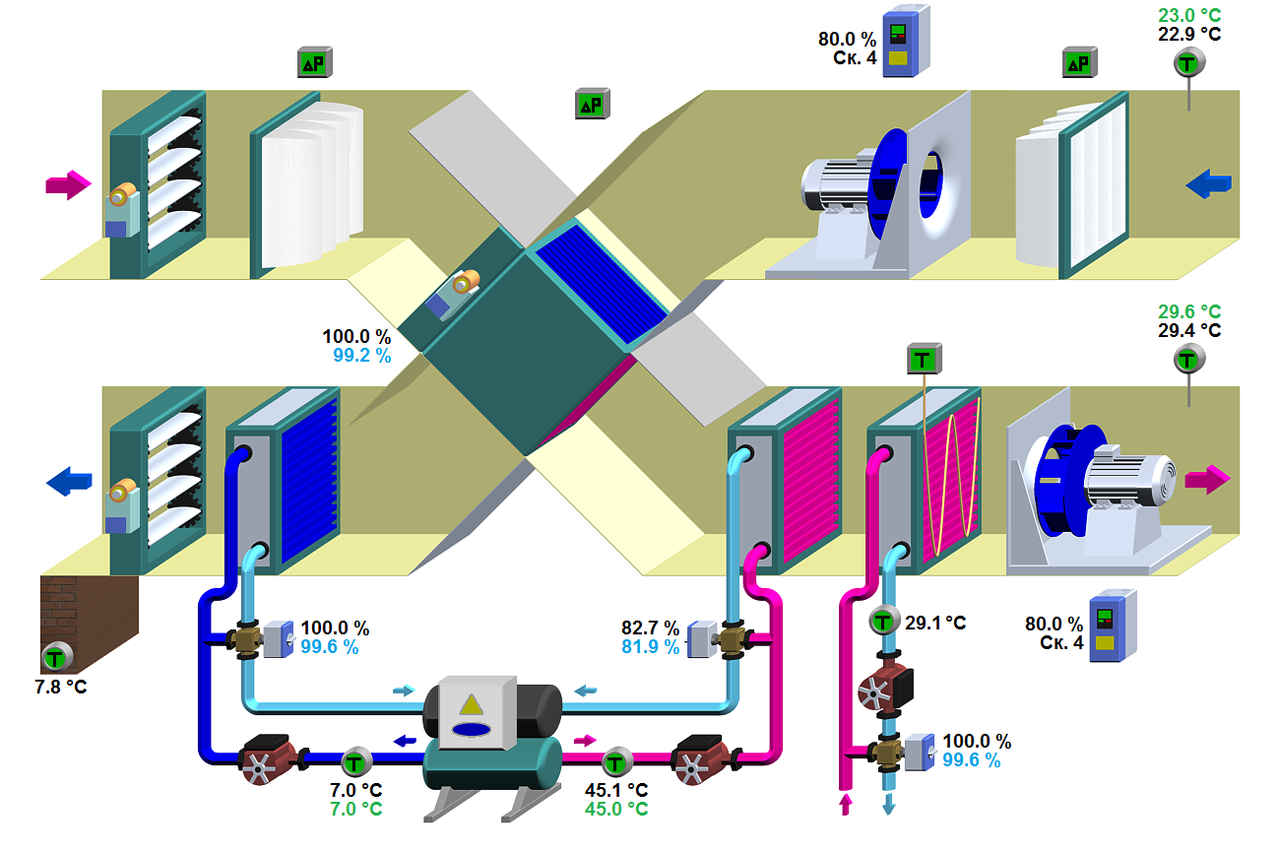

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.
Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений
Статья по теме:
Дороги воздушных масс
Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях |
В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.
Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

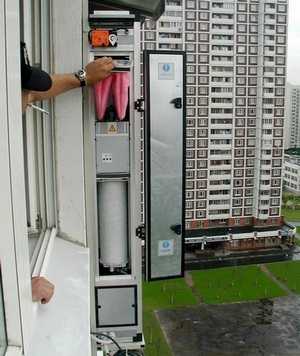

Приточная установка на фасаде многоквартирного дома |
Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.
Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.
К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.
Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.
Видео пошагового монтажа
ВЕНТИЛЯЦИЯ и ВЫТЯЖКА своими руками СТРОИМ ДЛЯ СЕБЯ
Ответы на часто задаваемые вопросы
Какие бывают виды вентиляции в частном доме?
В частном доме обустраивают естественную, механическую и смешанную вентиляцию. Система бывает канальной и бесканальной, приточной, вытяжной или комбинированной.
Зачем нужна вентиляция в частном доме?
Инженерная система выводит из дома грязный воздух, заменяя свежими воздушными массами. Вместе с потоками отводится вредный углекислый газ, влага, неприятные запахи.
Как выбираются размеры вентиляционных каналов системы естественной вентиляции?
Размеры воздуховодов по длине, форме и сечению определяются расчетами. Каналы должны обеспечивать производительность системы с учетом поддержания рекомендуемых СНиП норм воздухообмена в каждой комнате жилого здания.
Из чего состоит вентиляция?
Устройство инженерной сети зависит от схемы. Полный комплект состоит из воздуховодов, рекуператора, приточных и вытяжных приборов для локальной установки.
Какие существую способы обустройства естественной вентиляции?
Естественную систему можно обустроить способом установки настенных и оконных воздушных клапанов.
Какие бывают виды приточной вентиляции?
Приточная вентиляция бывает с естественным поступлением воздуха и принудительным нагнетанием потоков вентилятором.
- Тихомиров К.В. «Теплотехника, теплогазоснабжение и вентиляция»
- СП 60.13330.2020. «Свод правил. Отопление, вентиляция и кондиционирование воздуха»
- Стомахина Г.И. «Отопление, вентиляция и кондиционирование воздуха» Справочное пособие, Москва 2003 год.
- СНиП 41-01-2003
- СП 60.13330.2010
- ГОСТ 30494-2011
Приточная вентиляция
Приточная вентиляция отбирает воздушную массу из окружающего её воздуха и передаёт внутрь помещения. В приточной системе вентилирования выделяют две разновидности: работа вентиляции с помощью механических устройств и второй вариант с использованием динамики воздушной массы естественного характера.
Принудительная вентиляция может обеспечить помещение необходимым количеством свежего воздуха в определённых объёмах и заранее рассчитанных потоках. Естественная вентиляция опирается только на динамику воздушной массы, которая есть во внешней среде, то есть прогнозировать объём поступаемого воздуха в этой системе, невозможно. Такие системы в основном можно применять там, где вентилирование является дополнительным элементом обеспечения жилого или коммерческого пространства свежим воздухом из внешнего источника.
Важная особенность естественной вентиляции заключается в том, что она выполняет свою работу не за счёт механизмов, приводимых в действие с помощью электрической энергии, а с помощью разницы в давлении воздуха в помещении и во внешнем пространстве.
На практике, естественную и механическую систему приточной вентиляции объединяют в одну для создания оптимальной системы обмена воздушными массами в помещениях. Такие системы синхронизируют, стремясь создать сбалансированный эффективный обмен воздухом.
Капремонт или замена?
Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Для чего нужна система вентиляции
В первую очередь, вентиляция должна обеспечивать правильный состав воздуха. Человек в процессе жизнедеятельности расходует кислород и выделяет углекислый газ. Здоровый воздух для дыхания должен содержать не менее 21% кислорода, уменьшение же концентрации кислорода в воздухе может вызывать ощущение духоты, недомогание, головную боль. Постоянная нехватка кислорода снижает работоспособность, отрицательно сказывается на здоровье человека, ускоряет процесс старения.
Кроме того, в закрытом помещении обычно присутствуют источники загрязнения воздуха — строительные материалы, содержащие асбест, мебель из ДСП, бытовая химия, газовые плиты. Чтобы не допускать высокой концентрации вредных веществ в воздухе и существенного понижения содержания кислорода, воздух в жилом помещении должен полностью обновляться как минимум один раз в течение часа (кратность воздухообмена в час равна 1). В помещениях со специальными функциями кратность воздухообмена должна быть больше, например, в кухне кратность воздухообмена в час — не меньше трёх, в помещении, предназначенном для курения – 10.
Современные системы вентиляции не только обновляют воздух в помещении, они могут также очищать подаваемый воздух, увлажнять его, нагревать или охлаждать до нужной температуры, создавая в помещении наиболее комфортные для человека условия.
Вентиляторы для вентсистем
Для механической подачи воздуха в системах вентиляции используются нагнетающие механизмы. Один из самых распространенных – вентиляторы. Классификация этих приборов по разным признакам:
Признак | Подвиды |
Конструкция | Осевые или аксиальные виды |
Диагональные вентиляторы | |
Центробежные устройства | |
Диаметральные приборы | |
Безлопастные прямоточные | |
Условия применения | Приборы для воздуха с температурным режимом не больше +80°С |
Устройства для помещений с повышенной влажностью | |
Термоустойчивые вентиляторы | |
Механизмы с повышенной взрывоустойчивостью | |
Устройства, способные работать в помещениях с большим количеством пыли и других примесей | |
Особенности привода | Непосредственно подключенные к электродвигателю |
Приборы на муфтовых соединениях | |
Клиноременные приводы | |
Приводы с бесступенчатой передачей | |
Место установки | Рамные – монтируются на специальные опоры |
Канальные – устанавливаются в полости воздуховода | |
Кровельные – крепятся на крышах построек |
Кроме перечисленных признаков, вентиляторы могут различаться по мощности и скорости вращения, уровню шума.
Осевые вентиляторы – самый распространенный тип устройств, применяемых в вентсистемах жилых домов. Такие устройства отличаются высоким КПД и простой конструкцией.
Осевой вентилятор

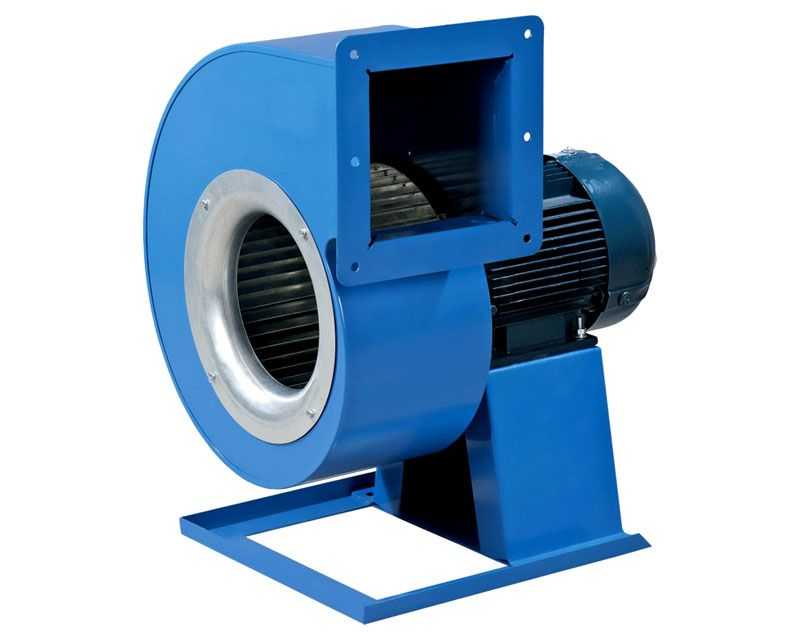

Радиальные приборы отличаются особой спиральной формой лопастей. Лопасти жестко зафиксированы в цилиндре. Главная особенность работы такого устройства в том, что поток исходящего воздуха всегда направлен перпендикулярно входящему.
Радиальный вентилятор
Диагональные конструкции внешне схожи с осевыми, но они направляют поток воздуха в диагональном направлении. Этот эффект достигается благодаря специфической конструкции корпуса. Такие приборы производят гораздо меньше шума.
Диагональный прибор
Диаметральные изделия похожи на барабаны с лопастями, имеющими загиб вверх. Они отличаются высокими аэродинамическими характеристиками и могут обслуживать большие воздуховоды.
Изделие с диаметральной конструкцией
Прямоточные турбины нагнетают воздух через рамки специальной конструкции. Такие устройства прокачивают большие объемы кислорода и позволяют направлять потоки в нужную сторону.
Прямоточное устройство
Вентиляция перемешиванием
При смешивании приточный воздух подается одним или несколькими потоками в рабочую зону и вовлекает в движение большие объемы воздуха внутри помещения. Рабочая зона находится в зоне возвратного потока, где скорость воздуха составляет примерно 70% от скорости приточного потока.
Вентиляция перемешиванием имеет ряд характеризующих ее параметров.
Длина струи — это расстояние от источника-распределителя до того сечения воздушной струи, где скорость ядра потока падает до 0,2м/с.
Длина струи боковым фронтом подачи.
Длина струи при потолочной подаче.
Эжекция — это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении. В нашем же вопросе под эжекцией понимают способность диффузоров подмешивать в струю приточного воздуха прилегающий воздух помещения.
Схема эжекции.
К одним из приточных устройств с высокой степенью эжекции можно отнести диффузоры струйного типа, где воздух, проходя на большой скорости сквозь сопла, закручивается. Такие диффузоры применяются для устройств перемешивания, тогда как вытеснение использует приточные устройства с низкой степенью эжекции.
Для того, чтобы снизить эффект сквозняков при температуре приточного воздуха ниже температуры воздуха помещения, диффузоры должны иметь как можно большую степень эжекции.
Настилающий эффект. В случае если приточное отверстие вентиляции находится слишком близко от плоской поверхности, струя приточного воздуха стремится отклониться в сторону этой поверхности и течь непосредственно по ее плоскости. Данный эффект достигается благодаря разряжению атмосферы между приточной струей и ограничивающей плоской поверхностью, а так как нет возможности подмеса воздуха в приточную струю, то она отклоняется в сторону этой поверхности.
Настилающий эффект по поверхности потолка.
Если воздухообмен требует создания настилающего эффекта, то приточное отверстие должно располагаться на расстоянии не более 30 см от ограничивающей поверхности.
Скорость воздуха и температура. Одним из немаловажных факторов ощущения комфорта в помещении является отсутствие сквозняков. Данный эффект достигается при скорости движения воздуха менее 0,18 м/с и его температуре в пределах 20…22°С. При этом скорость движения воздуха в помещении зависит от таких факторов как геометрия помещения, температура воздуха в рабочей зоне, назначение помещения, интерьер и т. д.
Скорость и температура воздуха в рабочей зоне.
Препятствия. При проектировании вентиляции необходимо учитывать наличие физических препятствий. К физическим препятствиям можно отнести потолочные светильники, перекрытия, ярусы (если потолок многоярусный) и др. Струя приточного воздуха с большой долей вероятности способна обогнуть препятствие, если оно не превышает 2% от высоты потолка.
Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Приточно-вытяжная вентиляция
В общем случае вентиляция должна быть и приточной и вытяжной. При этом, производительность обоих видов должна быть сбалансирована, с учетом вероятности поступления воздуха из смежных помещений или его удаления в таковые. Сбалансированный приточно-вытяжной воздухообмен позволяет в значительной степени снизить фактор сквозняков и избежать эффекта «хлопающих дверей».
Однако, на практике, зачастую используют либо приточную (тогда воздух удаляется из помещения через неплотности проемов, окна, форточки, фрамуги), либо вытяжную (когда удаляется теплый и загрязненный воздух, а приток свежего производится естественным путем).
Приточная вентиляция

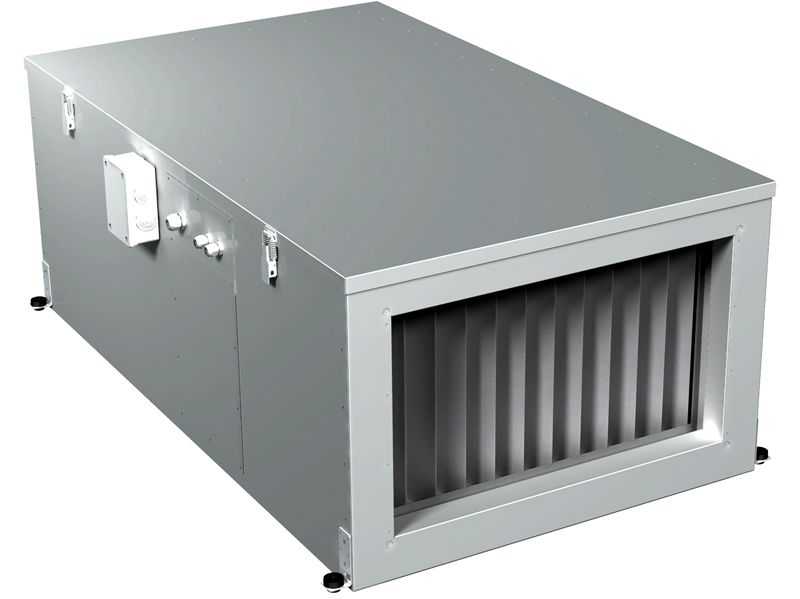

Производится посредством приточных установок. Вентиляционная приточная установка служит для подачи свежего воздуха в помещение взамен удаляемого.
Приточная установка в современном исполнении может быть как моноблочной, так и наборной. Моноблочные системы имеют большую монтажную готовность и не требуют специальных навыков и знаний при их установке, однако имеют большую стоимость, чем наборные системы приточной вентиляции. Для установки моноблочной системы достаточно закрепить установку на стене и подвести к ней сеть воздуховодов и электропитание.

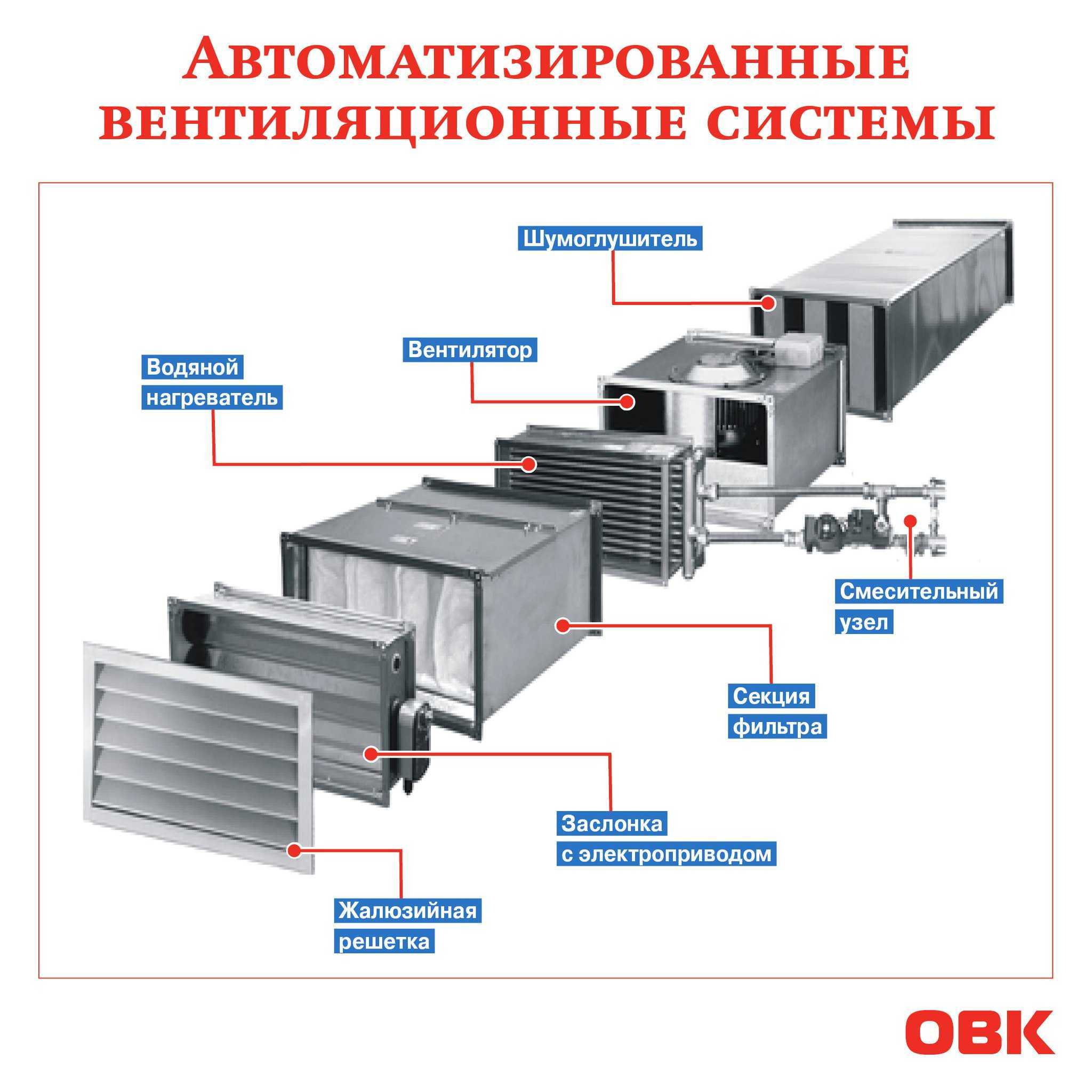

Приточная установка в качестве основных узлов имеет калорифер, вентиляторы, систему фильтрации и электроавтоматику для управления и контроля.
Если к качеству воздуха предъявляются особые требования, то приточный воздух может подвергаться дополнительной обработке, такой как нагрев, охлаждение, осушение воздуха, увлажнение воздуха, очистка с помощью фильтров и т.д. Приточные установки бывают как промышленного назначения (используются на промышленных объектах), так и бытового.
Вытяжная вентиляция
Является прямо противоположным явлением приточной и предназначена для удаления отработанного воздуха из жилых, производственных и других помещений. Различают общеобменную (осуществляющую воздухообмен для всего помещения) и местную (устанавливаемую непосредственно на рабочем месте).
Как правило, вытяжная вентиляция оправдывает себя на промышленных объектах, когда необходимо удалять избыточное тепло и вредные примеси либо из всего объема воздуха помещения, либо только из определенных мест. Однако, для квартир также может использовать вытяжные установки — на кухнях, в ванных комнатах, туалетах. Работа вытяжной установки может быть основана как на принципе естественного воздухообмена, так и иметь механическое побуждение движения воздуха, например, используя вентиляторы.
Преимущества и недостатки вентиляционных систем, виды вентиляции
У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:
Вид системы | Плюсы | Минусы |
Естественная | Не требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха. | Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает. |
Механическая | Полностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение. | На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании. |
Приточная | Имеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу. | Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта. |
Вытяжная | Позволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается. | Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания. |
Приточно-вытяжная | Качественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании. | Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления. |
Основы расчета вентиляции в частном доме
Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):
- В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
- По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
- Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
- Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
- Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

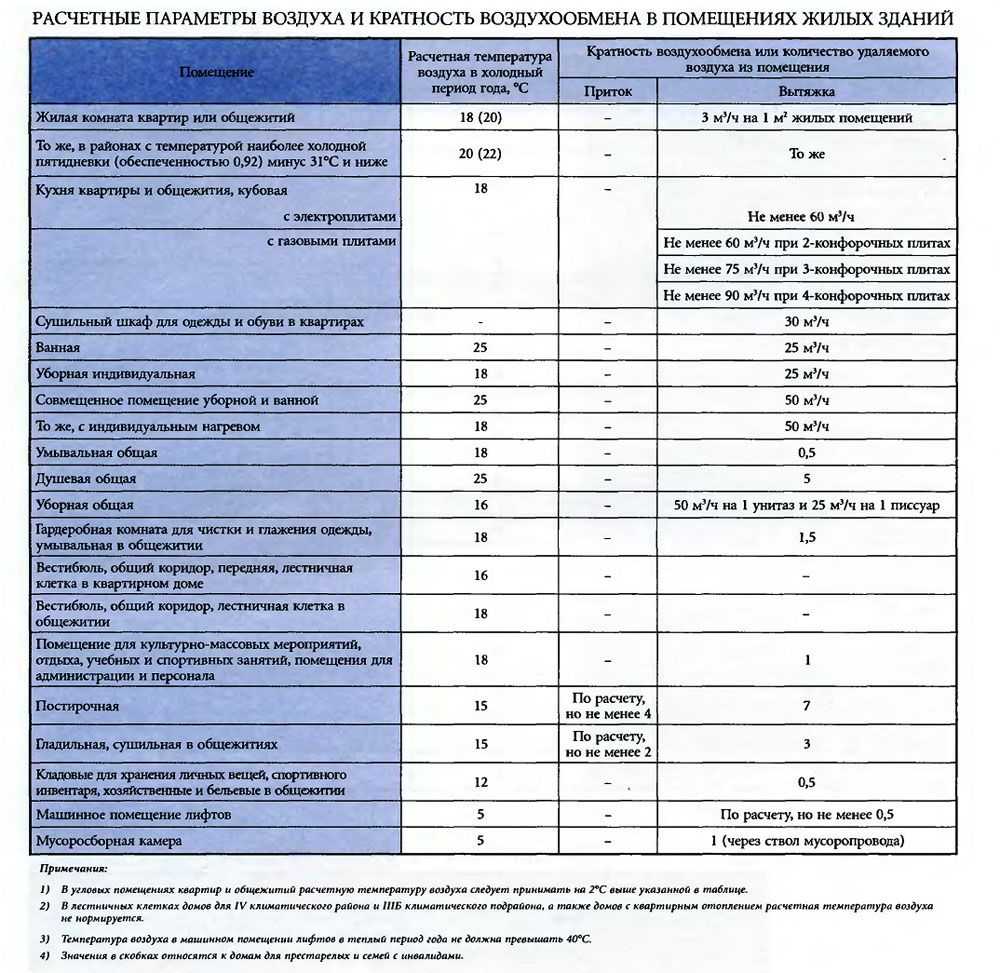

Таблица нормативов для жилых помещений
При расчете воздухообмена следует учитывать работу механической вытяжки на кухне
Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная
Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Канальные и бесканальные системы вентиляции
Канальные и бесканальные системы вентиляции отличаются способом перемещения воздушного пространства и самой конструкцией вентиляционной системы.

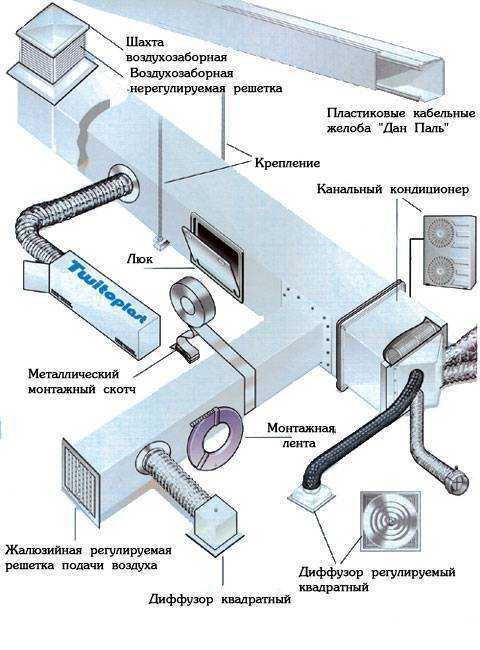

Канальная система вентиляции включает обязательно систему герметичных воздуховодов по которым производится воздухообмен. Их изготавливают из стали, синтетических материалов.
Канальный вариант воздухообмена включает систему воздуховодов, изготовленных из стали или пластика. На качество работы канальной системы вентилирования могут оказывать влияние несколько факторов:
- материал, из которого изготовлена сама система, включая характеристики сопротивляемости негативным факторам металла, антикоррозионности различных видов синтетических каналов, механической устойчивости;
- общий объём и диаметр воздуховода;
- форма канала, который передаёт воздушную смесь.
Бесканальными вентиляционными системами являются системы обмена воздухом, которые применяются в общеобменных версиях вентиляции. Как правило, это простейшие по конструкции системы, состоящие из вентиляторов, вмонтированных в корпус стены или окна и создающих механическое принудительное вентилирование воздушной массы, без передачи ее по воздуховоду.
